Vlastnosti produktov
Vysoká priepustnosť a nízka koercivita
Hlavná výhoda Permalloy 45 spočíva v prirodzených magnetických vlastnostiach jej nikel-železnej matrice. Optimalizovaný obsah niklu výrazne zvyšuje počiatočnú a maximálnu permeabilitu zliatiny, čo umožňuje rýchlu magnetizáciu a demagnetizáciu pri slabých magnetických poliach s extrémne nízkou hysteréznou stratou. Typická koercivita je menšia ako 20 A/m a počiatočná permeabilita môže dosiahnuť > 10 000. Funguje výnimočne dobre v aplikáciách zahŕňajúcich slabé spracovanie signálu a snímače s vysokou{7}}citlivosťou, vďaka čomu je ideálnym materiálom na dosiahnutie magnetického tienenia a magnetických zariadení s vysokou-citlivosťou.
Vynikajúci výkon magnetického tienenia
Permalloy 45 má vysokú permeabilitu a nízku hysteréznu stratu, ktorá účinne vedie a uzatvára vonkajšie magnetické polia cez seba, čím chráni citlivé elektronické komponenty pred interferenciou rozptylovými magnetickými poľami. V jednosmernom prúde a nízkofrekvenčnom striedavom prúde je jeho tieniaci účinok oveľa lepší ako pri bežnej kremíkovej oceli a feritových materiáloch. Je vhodný pre špičkové-polia, ako sú presné prístroje, lekárske vybavenie a komunikačné systémy, ktoré vyžadujú presné ovládanie a tienenie slabých magnetických polí.
Dobrá teplotná stabilita
Permalloy 45 vykazuje vynikajúcu stabilitu magnetického výkonu v širokom rozsahu teplôt od -50 stupňov do 200 stupňov, s oveľa nižšou odchýlkou v permeabilite a prevádzkovom bode v porovnaní s konvenčnými mäkkými magnetickými materiálmi. Jeho Curieova teplota je približne 450 stupňov, čo mu umožňuje udržiavať konzistentné magnetické charakteristiky v širokom teplotnom spektre. Vďaka tomu je vhodný pre aplikácie, ako je automobilová elektronika, priemyselné riadenie a letecký priemysel, kde sú kladené prísne požiadavky na teplotnú stabilitu.
Dobré vlastnosti pri obrábaní a tvarovaní
Permalloy 45 vykazuje vynikajúce spracovateľské vlastnosti za tepla a za studena, čo umožňuje kovanie, valcovanie a lisovanie do tvaru. Jeho ťažnosť prevyšuje ťažnosť väčšiny krehkých mäkkých feritových magnetických materiálov, vďaka čomu je vhodný na výrobu zložitých magnetických štítov, laminovaných jadier a presne lisovaných dielov. Žíhanie môže optimalizovať magnetické vlastnosti, eliminovať napätie pri spracovaní, obnoviť priepustnosť a znížiť koercitivitu. Sú použiteľné konvenčné obrábacie operácie ako sústruženie, frézovanie, vŕtanie a brúsenie; odporúča sa použiť rezné nástroje z tvrdého kovu.
Technické špecifikácie
Chemické zloženie
|
Prvok |
Štandardné požiadavky |
Poznámky |
|
Ni |
45.0 - 46.5% |
Jadrové prvky, ktoré výrazne zlepšujú magnetickú permeabilitu a Curieho teplotu |
|
Fe |
Zostávajúce množstvo |
Maticové prvky, ktoré poskytujú vysokú hustotu magnetického toku a nákladovú-efektívnosť |
|
C |
Menšie alebo rovné 0,02 % |
Prísna kontrola na zabezpečenie magnetických vlastností a čistoty |
|
Mn |
Menšie alebo rovné 0,50 % |
Prísna kontrola, aby sa zabránilo degradácii magnetických vlastností |
|
Si |
Menšie alebo rovné 0,20 % |
Prísna kontrola, aby sa zabezpečila konzistentnosť magnetických vlastností |
|
Cr |
Menšie alebo rovné 0,10 % |
Prísne kontrolujte, aby ste zabezpečili priepustnosť |
|
P |
Menšie alebo rovné 0,015 % |
Prvky nečistôt |
|
S |
Menšie alebo rovné 0,010 % |
Zabráňte krehkosti za tepla |
Fyzikálne vlastnosti
|
Nehnuteľnosť |
Hodnota/Rozsah |
Podmienky testu |
|
Hustota |
8,17 g/cm³ |
Izbová teplota (20 stupňov) |
|
Curieova teplota |
≈ 450 stupňov |
- |
|
Hustota saturačného magnetického toku (Bs) |
≈ 1.6 T |
Izbová teplota |
|
Donucovacia sila (Hc) |
< 20 A/m |
Žíhaný stav |
|
Počiatočná priepustnosť (μi) |
> 10,000 |
Žíhaný stav |
|
Maximálna priepustnosť (μmax) |
≈ 150,000 |
Žíhaný stav |
|
Odpor |
≈ 0.45 μΩ·m |
Izbová teplota |
|
Koeficient tepelnej rozťažnosti (20-100 stupňov) |
10.5 × 10⁻⁶ /K |
- |
|
Modul pružnosti (Youngov modul) |
205 GPa |
Izbová teplota |
Mechanické vlastnosti (Žíhaný stav, typické hodnoty)
|
Nehnuteľnosť |
Typická hodnota |
Špecifikácia |
|
Pevnosť v ťahu |
>= 450 MPa |
ASTM A753 |
|
Medza klzu (0,2 % offset) |
Väčšie alebo rovné 200 MPa |
ASTM A753 |
|
Predĺženie |
Väčšie alebo rovné 25 % |
ASTM A753 |
|
Tvrdosť |
≈ 85 HRB |
- |
Magnetické vlastnosti (Žíhaný stav, typické hodnoty)
|
Výkon |
Číselná hodnota |
Skúšobné podmienky |
|
Počiatočná priepustnosť (μi) |
Väčšie alebo rovné 10 000 |
0,1 mT magnetické pole |
|
Maximálna priepustnosť (μmax) |
≈ 150,000 |
Žíhaný stav |
|
donucovacia sila (Hc) |
Menší alebo rovný 20 A/m |
Žíhaný stav |
|
Hustota saturačného magnetického toku (Bs) |
Väčšie alebo rovné 1,55 T |
magnetické pole 800 A/m |
|
Magnetický tok hustota (B) |
≈ 1.5 T |
Pod magnetickým poľom 2000 A/m |
Výkon pri vysokých{0}}teplotách
Curieova teplota Permalloy 45 je približne 450 stupňov. Nižšie sú uvedené typické referenčné hodnoty pre zmenu magnetických vlastností s teplotou:
|
Teplota |
Hustota saturačného magnetického toku (Bs) |
Poznámka |
|
Izbová teplota |
Väčšie alebo rovné 1,6 T |
- |
|
100 stupňov |
≈ 1.5 T |
Miera udržania výkonu > 93 % |
|
200 stupňov |
≈ 1.3 T |
Miera udržania výkonu > 81 % |
|
300 stupňov |
≈ 1.0 T |
Miera udržania výkonu > 62 % |
Antioxidačný výkon:
Permalloy 45 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 stupňov), odporúča sa ochrana povrchovým náterom.
Organizačná stabilita:
Optimalizáciou tepelného spracovania môže byť štruktúra zŕn Permalloy 45 presne kontrolovaná, aby sa zabezpečila konzistentnosť magnetických a mechanických vlastností. Teplota a čas žíhania priamo ovplyvňujú výsledné magnetické vlastnosti a musia byť prísne kontrolované.
Použiteľné médiá:
1. Konvenčné atmosférické prostredie
2. Elektrické izolačné médiá
3. Letecký petrolej, hydraulický olej
4. Plynné prostredie s vysokou-teplotou (menej ako 200 stupňov alebo rovných 200 stupňov)
Poznámka: Permalloy 45 je kovová mäkká magnetická zliatina a nie je vhodná pre korozívne kvapalné prostredia, ako sú silné kyseliny a silné zásady. Pri dlhodobom vystavení vlhkému prostrediu sa odporúča ošetrenie proti hrdzi.
Permalloy 45 je špeciálne navrhnutý pre magnetické aplikácie vyžadujúce vysokú permeabilitu, nízke straty a vysokú spoľahlivosť. Odporúča sa používať v nasledujúcich oblastiach:
Aplikačné polia
-
Magnetické tienenie: Magnetické tieniace kryty pre presné prístroje, tienenie osciloskopu, magnetické tienenie elektrónového mikroskopu, tienenie komunikačných zariadení, tienenie senzorov.
-
Elektronika a komunikácie: Audio transformátory, miniatúrne tlmivky, magnetické zosilňovače, filtre, pulzné transformátory, prúdové transformátory, snímače slabého magnetického poľa.
-
Letectvo a kozmonautika: Inerciálne navigačné magnetické tienenie, tienenie avioniky, magnetické tienenie gyroskopu, magnetické tienenie výškomeru, tienenie komponentov citlivých na radarový systém.
-
Zdravotnícke vybavenie: magnetické tienenie MRI, lekárske senzory, systémy magnetického zaostrovania pre elektrónové mikroskopy, magnetické tienenie magnetoencefalografie / magnetokardiografie (MEG/MCG).
-
Automobilový priemysel: Magnetické obvody elektromagnetických ventilov v systémoch vstrekovania paliva, snímače polohy variabilnej reluktancie, snímače ABS, elektronické snímače pedálov plynu.
-
Presné prístroje: Elektromagnetické váhy, magnetometre, magnetické obvody spektrometrov, magnetické tienenie detektorov častíc, magnetické tienenie kvantových senzorov.
-
Výskum a metrológia: Štandardné induktory, fluxmetre, magnetické meracie prístroje, presné prúdové transformátory, kvantové meracie systémy Hallovho javu.
Dodávka a prispôsobenie
Ponúkame flexibilné a spoľahlivé riešenia dodávateľského reťazca, aby sme zaistili, že dostanete materiály Permalloy 45, ktoré dokonale zodpovedajú požiadavkám vášho projektu.
|
Formulár |

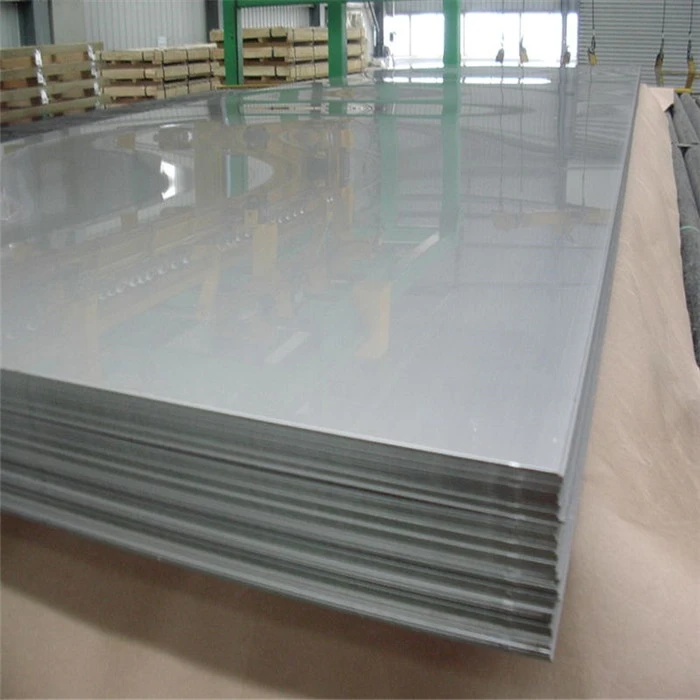

 List/Taniere
|

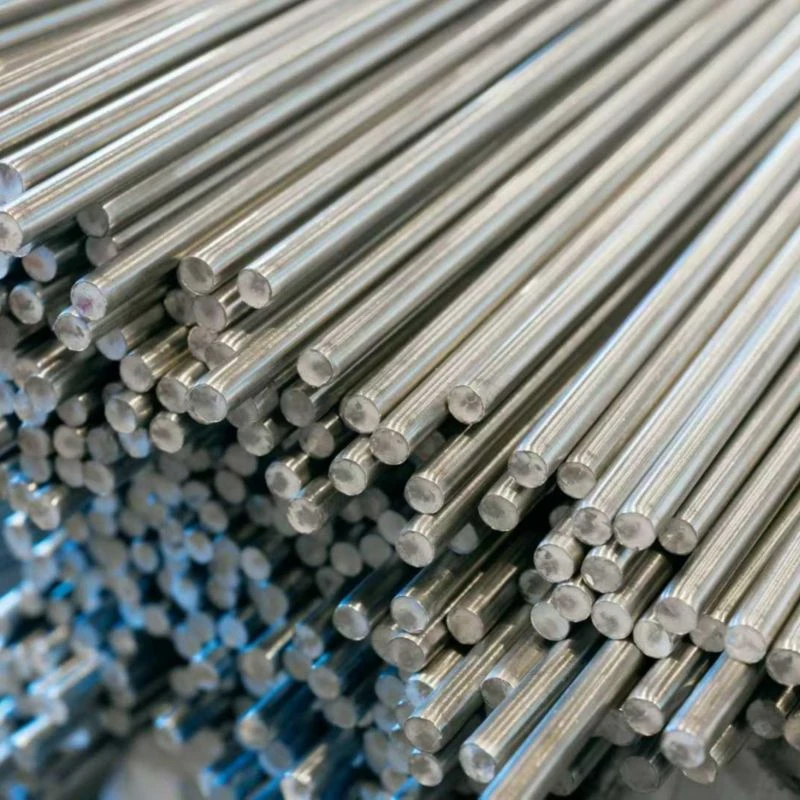

 Bar/Rod
|

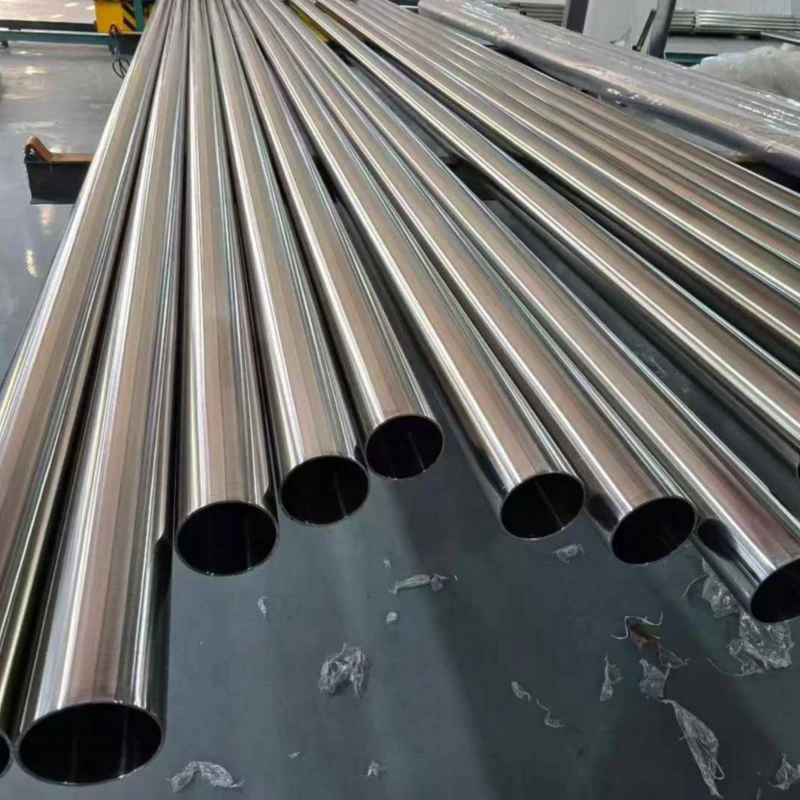

 Rúrka/rúrka
|

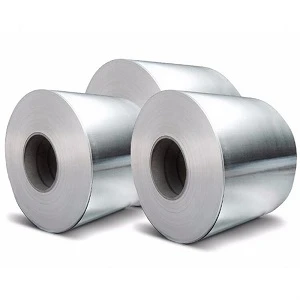

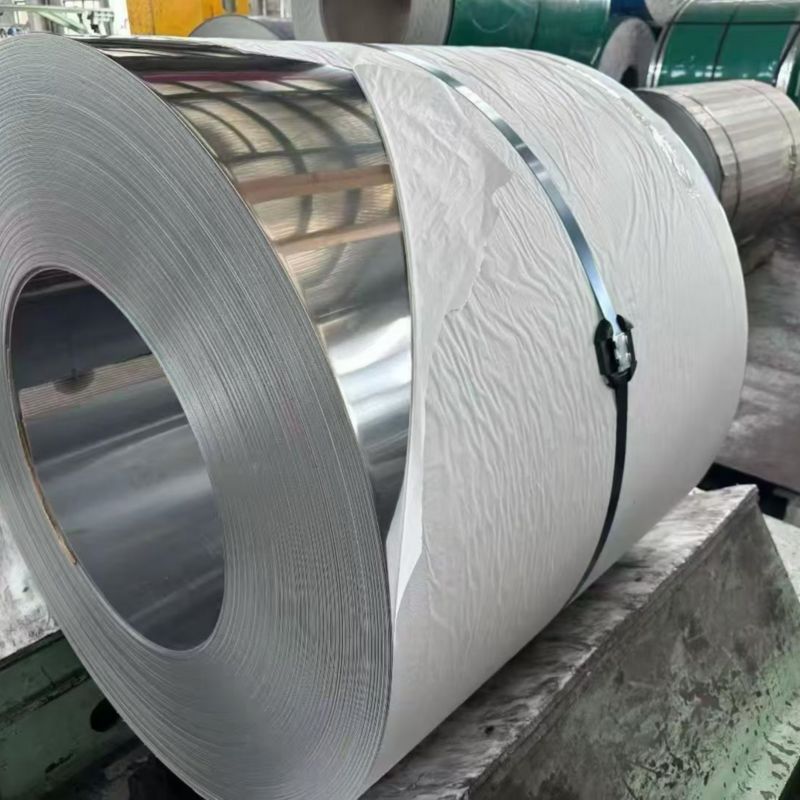

 Pásová/listová cievka
|

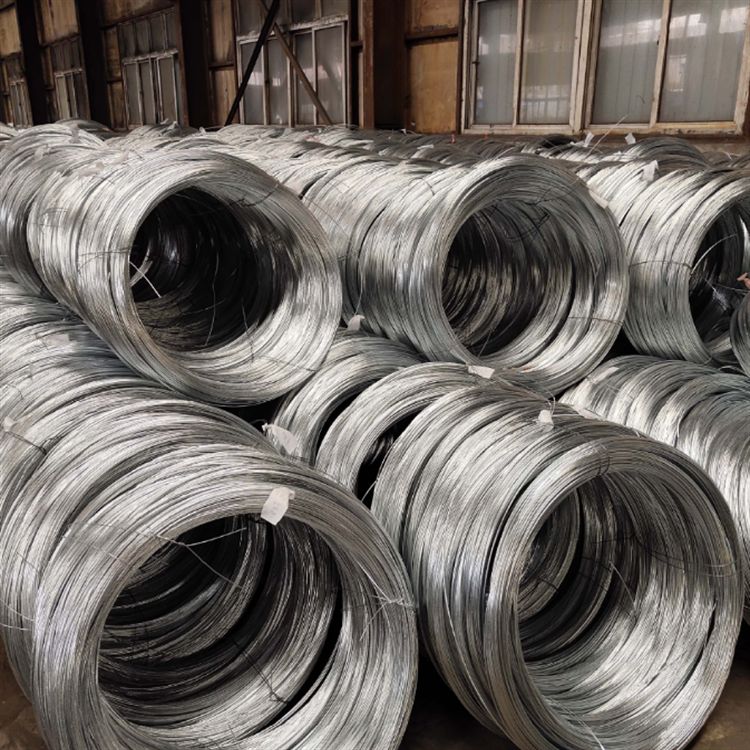

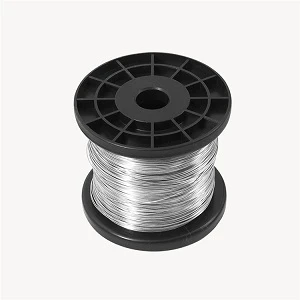

 Drôt/drôt
|
|---|---|---|---|---|---|
|
Konvenčný rozsah |
Hrúbka: 0.5 - 100 mm |
Priemer Φ6-500mm |
Vonkajší priemer Φ10-300mm |
Hrúbka: 0,05 – 3,0 mm |
Priemer Φ0,1-10mm |
|
Možnosť prispôsobenia |
Plechy valcované za tepla-alebo za studena-, ultra-tenké plechy (od 0,1 mm), lisované diely a rezané-na-dĺžku |
Kované tyče, tyče valcované za tepla-, leštené tyče a tvarované tyče |
Bezšvíkové rúry, zvárané rúry, rezanie s pevnou{0}}dĺžkou |
Presné pásové materiály, razenie zvitkov, laminovaný zárez, ne-štandardná šírka |
Presné kreslenie, špeciálna povrchová úprava |
Prečo si vybrať nás? - Spoľahlivá inžinierska technológia. Spoľahlivé doručenie.
Nie sme len dodávateľ, ale dôveryhodný partner pre materiály v Číne.
Vertikálne integrovaná výroba
Vlastné zariadenie s rozlohou 20 000 ㎡ s 10+ automatizovanými linkami (8,000+ ton/rok). Vlastné-nástrojové a lisovacie centrum umožňuje rýchle prispôsobenie a efektívnu kontrolu nákladov - bez prirážky.

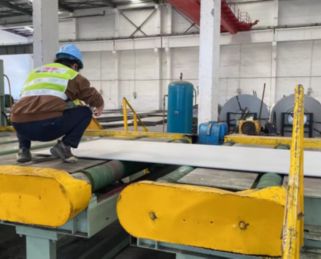

Prísna kontrola kvality v každej fáze
Úplná sledovateľnosť naprieč kľúčovými kontrolnými bodmi kontroly kvality počas celej výroby. 100 % v súlade s normami ASTM/ASME, EN a GB. Správy o skúške materiálu sú k dispozícii pri každej zásielke.

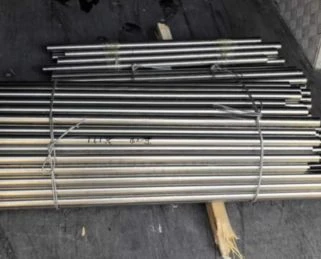

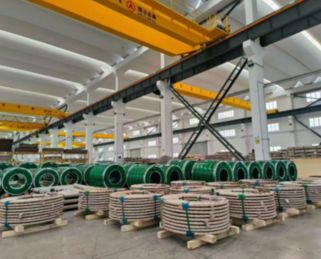

Spoľahlivé doručenie a exportné balenie
10+-ročný export do Európy, Severnej Ameriky, juhovýchodnej Ázie a Stredného východu s vodeodolnou a antikoróznou-ochranou v kombinácii s flexibilnými možnosťami dopravy zaisťuje bezpečný a včasný-doruč.
Validácia vzorky pred hromadnou výrobou
Poskytujeme bezplatné vzorky na overenie kvality, čo vám umožňuje zadávať hromadné objednávky až po schválení. Presným meraním rozmerov a transparentnou výrobou zabezpečujeme konzistenciu od vzorky až po sériovú výrobu.
FAQ
Otázka: Aké sú hlavné výhody Permalloy 45?
Otázka: Aké tepelné spracovanie je potrebné pre Permalloy 45?
Otázka: Aká je maximálna teplota používania?
Otázka: Aký je rozdiel medzi Permalloy 45 a Hiperco® 50?
