Vlastnosti produktov
Extrémne vysoká počiatočná priepustnosť a maximálna priepustnosť
Hlavná výhoda Supermalloy spočíva v presnom riadení zloženia jeho niklu-železo-molybdénového systému. Začlenením približne 79 % niklu a 5 % molybdénu zliatina súčasne približuje svoju konštantu magneto-kryštalickej anizotropie (K₁) a koeficient magnetostrikcie (λ) k nule. V kombinácii s vysokoteplotným vodíkovým žíhaním (úprava v atmosfére čistého vodíka pri 1300 stupňoch) môže jeho počiatočná permeabilita (μᵢ) dosiahnuť 50 000 – 150 000 a jeho maximálna permeabilita (μₘₐₓ) môže byť až 600 000, čo je magnetický materiál s najvyššou hodnotou 100 000 v súčasnosti dostupná priepustnosť, ktorá ďaleko presahuje bežné permalloy (μᵢ približne 10 000 – 30 000). Táto vlastnosť mu umožňuje dosiahnuť extrémne vysokú odozvu toku aj pri veľmi slabých magnetických poliach.
Extrémne nízka koercivita a strata hysterézy
Vďaka svojej vysokej čistote a optimalizovanej kryštalickej textúre vykazuje Supermalloy extrémne nízku koercitivitu (Hc menej alebo rovnajúcu sa 1,2 A/m), čo má za následok minimálnu oblasť hysteréznej slučky a výrazne nižšie hysterézne straty v porovnaní s bežnými permalloymi. V striedavých magnetických poliach vykazuje vynikajúci výkon pri strate jadra, vďaka čomu je obzvlášť vhodný pre aplikácie s prísnymi požiadavkami na vernosť a účinnosť signálu, ako sú impulzné transformátory, magnetické zosilňovače a transformátory prúdu so slabým-signálom. V porovnaní s bežnými permalloy môže Supermalloy fungovať stabilne v podmienkach, kde je frekvencia a trvanie impulzu trikrát vyššie.
Vyšší odpor a kontrola straty vírivých prúdov
Odpor Supermalloy je približne 0,60 μΩ·m (60 μΩ·cm), čo je výrazne vyšší odpor ako u bežných permalloy (asi 45–55 μΩ·cm). Pridanie molybdénu účinne zvyšuje merný odpor zliatiny, znižuje straty vírivými prúdmi a umožňuje vynikajúcu účinnosť jadra v stredne- a vysoko-frekvenčných aplikáciách. Vďaka tejto vlastnosti je vhodný pre scenáre s prísnymi požiadavkami na účinnosť a nárast teploty, ako sú vysokofrekvenčné transformátory, radarové systémy a letecké napájacie zdroje (400 Hz).
Dobré vlastnosti pri obrábaní a tvarovaní
Supermalloy sa vyznačuje vynikajúcou spracovateľnosťou za tepla aj za studena, čo umožňuje jeho valcovanie na extrémne tenké pásy (s hrúbkou pod 0,05 mm), ako aj pásy, tyče a drôty v rôznych formách. Jeho ťažnosť prevyšuje ťažnosť väčšiny krehkých mäkkých feritových magnetických materiálov, vďaka čomu je vhodný na výrobu zložitých laminovaných jadier, magnetických štítov a presne lisovaných dielov. Konečné žíhanie optimalizuje magnetické vlastnosti odstránením napätia pri spracovaní, obnovením permeability a znížením koercitivity. Je možné použiť konvenčné obrábanie (sústruženie, frézovanie, vŕtanie, brúsenie), ale na konečnú úpravu sa odporúča použiť brúsenie alebo elektroerozívne obrábanie (EDM).
Technické špecifikácie
Chemické zloženie
|
Prvok |
Štandardné požiadavky |
Poznámky |
|
Ni |
79.0 - 81.0% |
Jadrové prvky, ktoré určujú vysokú magnetickú permeabilitu a nízku magnetickú kryštalickú anizotropiu |
|
Mo |
4.8 - 5.2% |
Zvýšte odpor, potlačte-transformáciu usporiadania Ni₃Fe na veľké vzdialenosti a zjednodušte tepelné spracovanie |
|
Fe |
Zostávajúce množstvo (14 – 16 %) |
Maticové prvky, ktoré poskytujú hustotu toku a{0}}hospodárnosť |
|
Mn |
Menšie alebo rovné 0,50 % |
Prísna kontrola na zabezpečenie magnetických vlastností a čistoty |
|
Si |
Menšie alebo rovné 0,35 % |
Deoxidátor, prísne kontrolovaný |
|
C |
Menšie alebo rovné 0,02 % |
Prísne kontrolujte, aby ste zabránili zrážaniu karbidov poškodzujúcich magnetické vlastnosti |
Fyzikálne vlastnosti
|
Nehnuteľnosť |
Hodnota/Rozsah |
Podmienky testu |
|
Hustota |
≈ 8,70 g/cm³ |
Izbová teplota (20 stupňov) |
|
Curieova teplota |
≈ 400 stupňov |
- |
|
Hustota saturačného magnetického toku (Bs) |
≈ 0.78 T |
Izbová teplota |
|
donucovacia sila (Hc) |
Menší alebo rovný 1,2 A/m |
Žíhaný stav |
|
Počiatočná priepustnosť (μᵢ) |
50,000 – 150,000 |
Žíhaný stav |
|
Maximálna priepustnosť (μₘₐₓ) |
600,000 – 1,200,000 |
Žíhaný stav |
|
Odpor |
≈ 0.60 μΩ·m |
Izbová teplota |
|
Modul pružnosti (Youngov modul) |
≈ 200 GPa |
Izbová teplota |
Mechanické vlastnosti (Žíhaný stav, typické hodnoty)
|
Nehnuteľnosť |
Typická hodnota |
Špecifikácia |
|
Pevnosť v ťahu |
≈ 550 MPa |
Zliatina ASTM A753 4 |
|
Medza klzu (0,2 % offset) |
≈ 340 MPa |
ASTM A753 |
|
Predĺženie |
Väčšie alebo rovné 40 % |
- |
|
Tvrdosť |
≈ 80–95 HRB |
- |
Magnetické vlastnosti (Žíhaný stav, typické hodnoty)
|
Výkon |
číslo |
Skúšobné podmienky |
|
Počiatočná priepustnosť (μᵢ) |
50,000 – 150,000 |
Žíhaný stav, slabé magnetické pole |
|
Maximálna priepustnosť (μₘₐₓ) |
600,000 – 1,200,000 |
Žíhaný stav |
|
Hustota saturačného magnetického toku (Bs) |
≈ 0.78 T |
Izbová teplota |
|
donucovacia sila (Hc) |
Menší alebo rovný 1,2 A/m |
Žíhaný stav |
Výkon pri vysokých{0}}teplotách
Curieova teplota Supermalloy je približne 400 stupňov. V rozsahu teplôt od izbovej teploty do 100 stupňov sa jeho priepustnosť mení s teplotou len málo, vďaka čomu je vhodný pre presné prístroje a prostredia na detekciu slabého magnetického poľa. Upozorňujeme však, že pri nepretržitých prevádzkových podmienkach nad 100 stupňov bude permeabilita vykazovať značný útlm a nie je vhodná pre vysokoteplotné magnetické aplikácie.
Antioxidačné vlastnosti:
Supermalloy vykazuje dobré antioxidačné vlastnosti v normálnom atmosférickom prostredí. Pri dlhodobom vystavení vlhkému alebo korozívnemu prostrediu sa odporúča ošetrenie proti hrdzi alebo ochrana povrchovým náterom.
Organizačná stabilita:
Optimalizáciou tepelného spracovania (žíhanie vodíkom pri 1300 stupňoch nasledované riadeným chladením od 600 do 300 stupňov) možno presne kontrolovať štruktúru zŕn Supermalloy, aby sa zabezpečili konzistentné magnetické vlastnosti. Proces tepelného spracovania priamo ovplyvňuje konečný magnetický výkon a musí byť prísne kontrolovaný.
Použiteľné médiá:
1. Konvenčné atmosférické prostredie
2. Elektrické izolačné médium
3. Olej pre presné prístroje
4. Prostredie suchého plynu
Poznámka: Supermalloy je kovová mäkká magnetická zliatina a nie je vhodná pre korozívne kvapalné prostredia, ako sú silné kyseliny a silné zásady. Ošetrenie na prevenciu hrdze sa odporúča pri dlhodobom vystavení vlhkému prostrediu.
Supermalloy je špeciálne navrhnutý pre aplikácie vyžadujúce extrémne vysokú magnetickú permeabilitu, detekciu slabého signálu a vysokú citlivosť. Odporúča sa pre nasledujúce polia:
Aplikačné polia
-
Magnetické tienenie s vysokou-citlivosťou: Magnetické tienenie pre presné prístroje, elektrónové mikroskopy, kvantové senzory, magnety MRI a miestnosti na meranie slabého magnetického poľa. Jeho extrémne vysoká počiatočná permeabilita umožňuje efektívne tienenie rušenia vonkajšieho magnetického poľa aj pri veľmi slabých magnetických poliach (geomagnetických úrovniach).
-
Impulzné a signálové transformátory: Impulzné transformátory, širokopásmové transformátory, izolačné transformátory, vysoko{0}}kvalitné audio transformátory a prúdové transformátory. Jeho extrémne vysoká magnetická permeabilita a ultra-nízka hysterézna strata umožňujú vysoko{3}}verný prenos signálu.
-
Magnetické zosilňovače a modulátory: Ultra{0}}citlivé magnetické zosilňovače, magnetické modulátory, snímače jednosmerného prúdu (DCCT) a jadrá fluxgate snímačov. Jeho nízka koercivita a nízke stratové charakteristiky uľahčujú zosilnenie a detekciu slabých signálov.
-
Presné prevodníky a meracie prístroje: Presné prevodníky prúdu a napätia, štandardné mostíky a presné merače výkonu. Jeho extrémne vysoká počiatočná permeabilita zaisťuje lineárnu odozvu pri nízkych hustotách toku.
-
Vedecký výskum a presné prístroje: Magnetické tienenie pre detektory častíc, atómové hodiny, supravodivé kvantové interferenčné zariadenia (SQUID), magnetické obvody spektrometrov a elektromagnetické váhy.
-
Telekomunikácie a rádiové inžinierstvo: vysokofrekvenčné filtračné tlmivky, širokopásmové prispôsobené transformátory, nosné komunikačné transformátory a transformátory telefónnych liniek.
-
Lekárske vybavenie: Magnetické tienenie pre biomagnetické merania, tienenie magnetokardiografie (MCG) a tienenie magnetoencefalografie (MEG).
Dodávka a prispôsobenie
Ponúkame flexibilné a spoľahlivé riešenia dodávateľského reťazca, aby sme zaistili, že dostanete materiály Supermalloy, ktoré dokonale zodpovedajú požiadavkám vášho projektu.
|
Formulár |

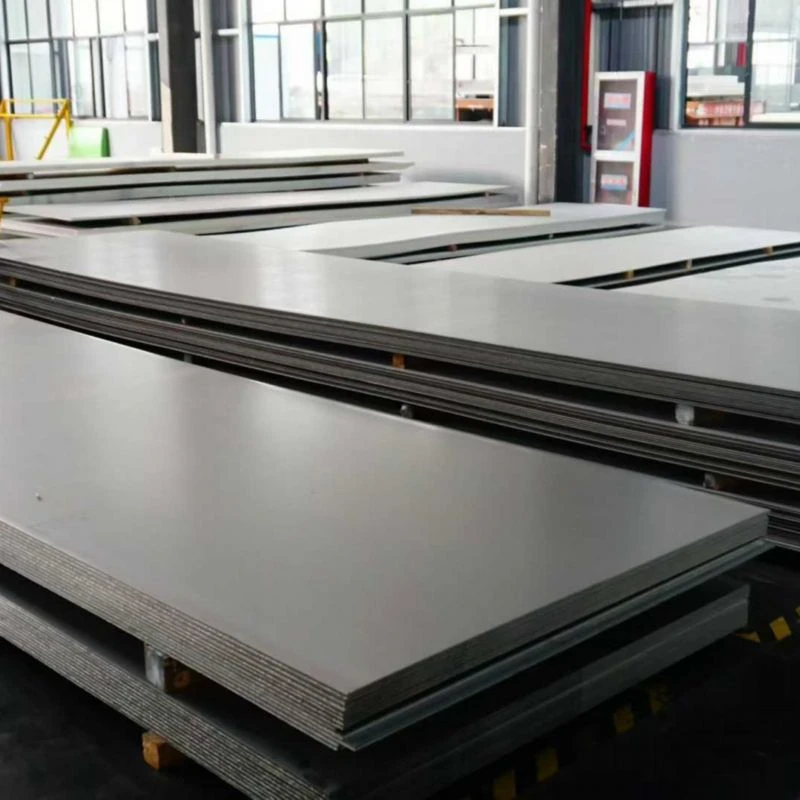

 List/Taniere
|

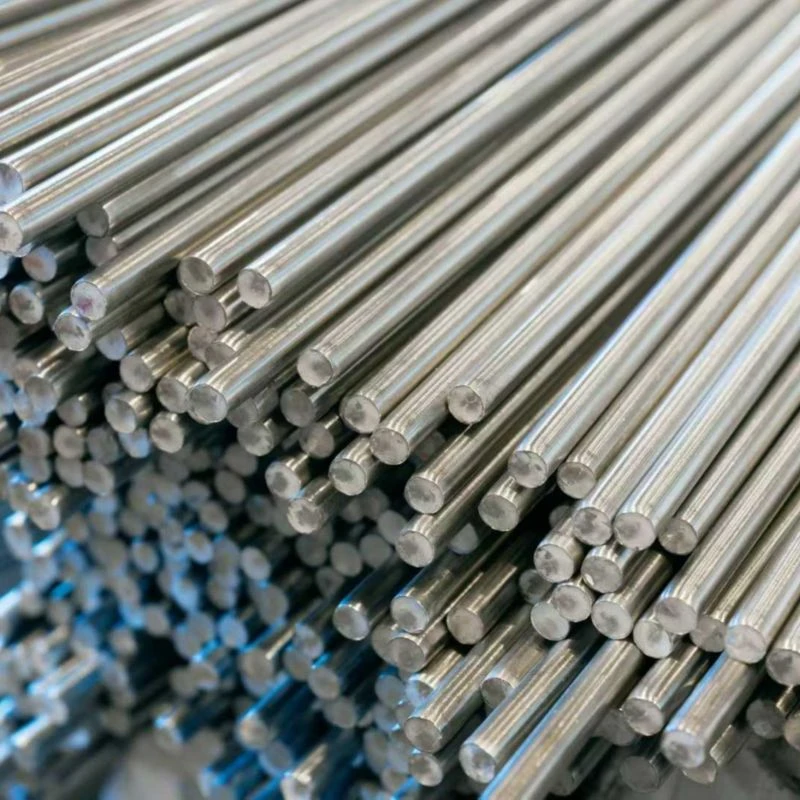

 Bar/Rod
|

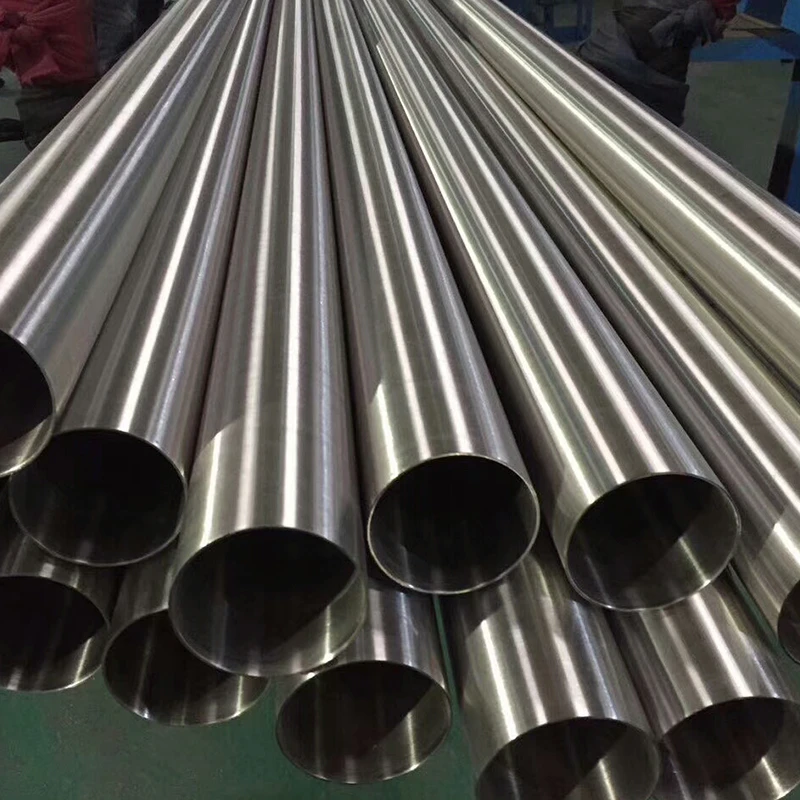

 Rúrka/rúrka
|

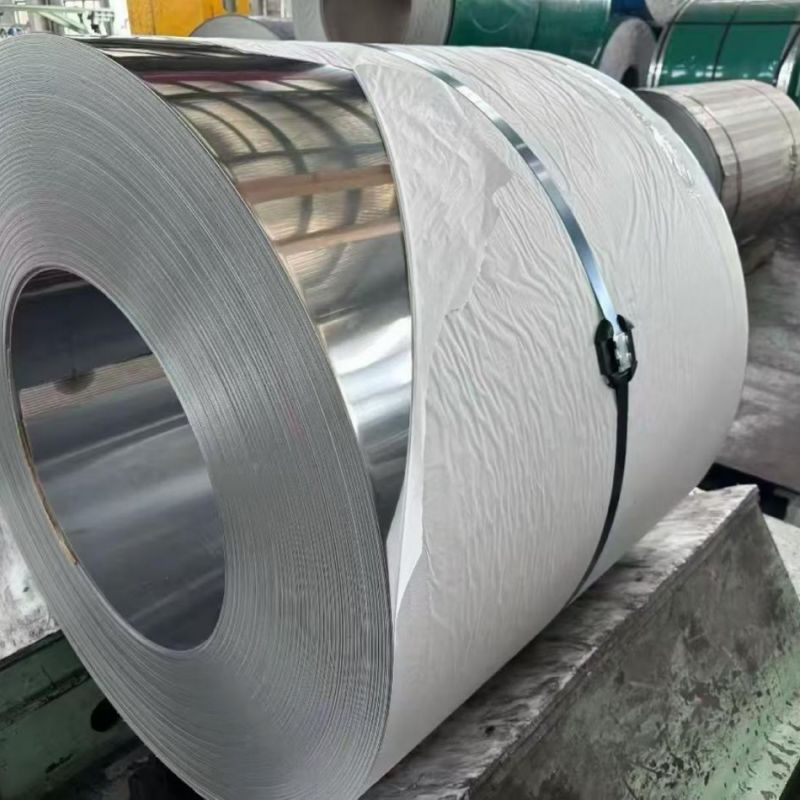

 Pásová/listová cievka
|
 Drôt/drôt
|
|---|---|---|---|---|---|
|
Konvenčný rozsah |
Hrúbka: 0.5 - 100 mm |
Priemer Φ6-500mm |
Vonkajší priemer Φ10-300mm |
Hrúbka: 0,1 – 3,0 mm |
Priemer Φ0,5-10mm |
|
Možnosť prispôsobenia |
Špeciálne hrubé/tenké rolovacie, ultra{0}}široké plechy; špeciálna povrchová úprava, rezanie s pevnou-dĺžkou |
Veľké-kované tyče (až do Φ800 mm), špeciálne-tvarované tyče a rôzne podmienky tepelného spracovania |
Rúry s veľkým-priemerom{1}}steny, špeciálne zloženie zliatiny; Spracovanie konca rúry (skosenie, pevná dĺžka) |
Rôzne podmienky tvrdosti, špeciálne tepelné úpravy (stabilizačná úprava, kontrola veľkosti zrna), kyselinou-myté povrchy, elektrolytické leštenie, nátery alebo špeciálne ochranné filmy |
Špeciálna povrchová úprava, presné kreslenie |
Prečo si vybrať nás? - Spoľahlivá inžinierska technológia. Spoľahlivé doručenie.
Nie sme len dodávateľ, ale dôveryhodný partner pre materiály v Číne.

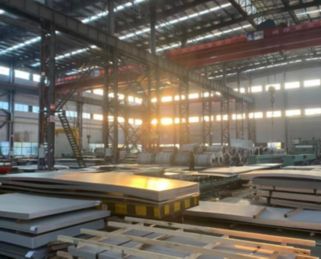

Vertikálne integrovaná výroba
Vlastné zariadenie s rozlohou 20 000 ㎡ s 10+ automatizovanými linkami (8,000+ ton/rok). Vlastné-nástrojové a lisovacie centrum umožňuje rýchle prispôsobenie a efektívnu kontrolu nákladov - bez prirážky.

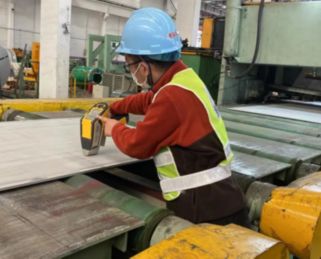

Prísna kontrola kvality v každej fáze
Úplná sledovateľnosť naprieč kľúčovými kontrolnými bodmi kontroly kvality počas celej výroby. 100 % v súlade s normami ASTM/ASME, EN a GB. Správy o skúške materiálu sú k dispozícii pri každej zásielke.

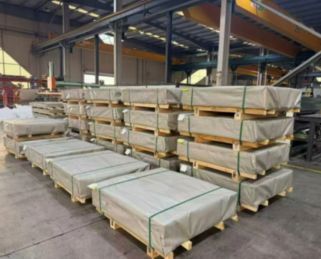

Spoľahlivé doručenie a exportné balenie
10+-ročný export do Európy, Severnej Ameriky, juhovýchodnej Ázie a Stredného východu s vodeodolnou a antikoróznou-ochranou v kombinácii s flexibilnými možnosťami dopravy zaisťuje bezpečný a včasný-doruč.
Validácia vzorky pred hromadnou výrobou
Poskytujeme bezplatné vzorky na overenie kvality, čo vám umožňuje zadávať hromadné objednávky až po schválení. Presným meraním rozmerov a transparentnou výrobou zabezpečujeme konzistenciu od vzorky až po sériovú výrobu.
