Vlastnosti produktov
Vynikajúca tvarovateľnosť za studena (hlavná výhoda)
Hlavná výhoda Gr9 spočíva v jeho vynikajúcom výkone pri práci za studena, čo je jeho najvýraznejšia vlastnosť v porovnaní s Ti-6Al-4V (Gr5). V porovnaní s Gr5 má Gr9 nižšiu odolnosť voči deformácii za studena a lepšiu ťažnosť, čo mu umožňuje podstúpiť rôzne procesy tvárnenia za studena, ako je valcovanie za studena, ťahanie za studena, ohýbanie za studena, razenie za studena a hlavičkovanie za studena bez potreby medzižíhania alebo vyžadujúceho len minimálne žíhanie. Táto charakteristika z neho robí ideálny materiál pre aplikácie vyžadujúce opracovanie za studena, ako sú presné hydraulické rúrky v letectve, rámové rúrky bicyklov, lekárske vodiace drôty a spojovacie prvky za studena. Znamená to tiež, že výrobné náklady sú výrazne nižšie ako náklady na Gr5.
Dobrá zhoda pevnosti-ťažnosti
Gr9 má pevnosť v ťahu väčšiu alebo rovnú 620 MPa (žíhaná), medzu klzu väčšiu alebo rovnú 480 MPa a predĺženie väčšie alebo rovné 15 %. Jeho úroveň pevnosti je výrazne vyššia ako u priemyselného čistého titánu (Gr2, približne 345 MPa) pri zachovaní dobrej plasticity a húževnatosti. Jeho sila-plasticity je lepšia ako u väčšiny- zliatin titánu. Dokáže splniť požiadavky na mechanický výkon väčšiny konštrukčných komponentov v žíhanom stave bez potreby zložitého tepelného spracovania.
Vynikajúca odolnosť proti korózii
Rovnako ako všetky zliatiny titánu, aj Gr9 sa spolieha na hustý, stabilný a samoliečiaci sa film oxidu TiO₂, ktorý sa spontánne vytvorí na jeho povrchu a vykazuje vynikajúcu odolnosť voči rovnomernej korózii a jamkovej jamke v morskej vode, roztokoch chloridov, väčšine organických kyselín a slabo redukujúcich kyselinách. Jeho odolnosť proti korózii je porovnateľná s odolnosťou komerčne čistého titánu (Gr2) a oveľa lepšia ako odolnosť nehrdzavejúcej ocele a zliatin medi. Funguje mimoriadne dobre v morskom prostredí a chemických médiách, čo z neho robí ideálnu voľbu materiálu pre námorné inžinierstvo, chemické potrubia, odsoľovanie morskej vody a ďalšie súvisiace oblasti.
Dobrý zvárací výkon
Gr9 vykazuje vynikajúci zvárací výkon. Nevyžaduje zložité predhrievanie ani tepelné spracovanie po-zvare počas zvárania a vlastnosti zvarového spoja sú porovnateľné s vlastnosťami základného materiálu. Môže byť pripojený pomocou rôznych metód, ako je zváranie TIG (volfrámový inertný plyn), zváranie MIG (metalový inertný plyn), plazmové zváranie, zváranie elektrónovým lúčom a laserové zváranie. Počas zvárania sa musí dostatočne použiť inertný plyn (argón), aby sa chránil pred vysokoteplotnou oxidačnou kontamináciou.
Dobré pracovné vlastnosti za tepla
Gr9 má dobré vlastnosti pri spracovaní za tepla a možno ho tvarovať procesmi spracovania za tepla, ako je kovanie, valcovanie za tepla a vytláčanie za tepla v rozsahu teplôt 800-1000 stupňov. Žíhanie je možné vykonať po opracovaní za tepla, aby sa dosiahla optimálna kombinácia mikroštruktúry a mechanických vlastností.
Vynikajúci výkon pri únave
Gr9 vykazuje vynikajúcu odolnosť proti únave, najmä v podmienkach opracovania a žíhania za studena-, kde jeho výkonnosť pri vysokocyklovej únave prevyšuje výkonnosť priemyselného čistého titánu. Riadením veľkosti deformácie za studena{4}}a parametrov žíhania možno dosiahnuť flexibilnú rovnováhu medzi pevnosťou, plasticitou a únavovými vlastnosťami, aby sa splnili konštrukčné požiadavky v rôznych prevádzkových podmienkach.
Technické špecifikácie
Chemické zloženie (ASTM B348 / ASTM B863 / GB/T 2965)
|
Prvok |
Štandardné požiadavky |
Poznámky |
|
Ti |
Zostávajúce množstvo (Matrix) |
Matricové prvky, ktoré poskytujú ľahkú matricu, vynikajúcu odolnosť proti korózii a biokompatibilitu |
|
Al |
2.5 - 3.5% |
Stabilné prvky alfa-fázy, ktoré zvyšujú pevnosť pri izbovej teplote a vysokých teplotách |
|
V |
2.0 - 3.0% |
Fázovo stabilné prvky beta, ktoré zlepšujú výkonnosť pri práci za studena a prispôsobujú sa pevnosti-ťažnosti |
|
Fe |
Menšie alebo rovné 0,30 % |
Prísne kontrolujte, aby ste zabránili ovplyvneniu odolnosti proti korózii |
|
O |
Menšie alebo rovné 0,15 % |
Medzerové prvky, ktoré výrazne ovplyvňujú rovnováhu medzi pevnosťou a plasticitou |
|
C |
Menšie alebo rovné 0,08 % |
Prísna kontrola; nadmerné hladiny znížia plasticitu |
|
N |
Menšie alebo rovné 0,03 % |
Medzerové prvky, ak sú príliš vysoké, znížia húževnatosť |
|
H |
Menšie alebo rovné 0,015 % |
Prísna kontrola obsahu vodíka, aby sa zabránilo vodíkovému krehnutiu |
|
Ďalšie prvky (jednotlivé) |
Menšie alebo rovné 0,10 % |
- |
|
Ostatné prvky (celkom) |
Menšie alebo rovné 0,40 % |
- |
Fyzikálne vlastnosti
|
Nehnuteľnosť |
Hodnota/Rozsah |
Podmienky testu |
|
Hustota |
4,48 g/cm³ |
Izbová teplota (20 stupňov) |
|
Teplota topenia |
≈ 1640 stupňov |
- |
|
Koeficient tepelnej rozťažnosti (20-400 stupňov) |
8.8 × 10⁻⁶ /K |
- |
|
Modul pružnosti (Youngov modul) |
≈ 110 GPa |
Izbová teplota |
|
Tepelná vodivosť (20 stupňov) |
≈ 8.0 W/(m·K) |
- |
|
Odpor |
≈ 1.70 μΩ·m |
- |
|
Poissonov pomer |
≈ 0.31 |
Izbová teplota |
|
Magnetizmus |
Nie-magnetické |
Všetky zliatiny titánu sú ne-magnetické materiály |
Mechanické vlastnosti (Žíhaný stav, typické hodnoty, ASTM B348 / ASTM B863)
|
Nehnuteľnosť |
Typická hodnota |
Špecifikácia |
|
Pevnosť v ťahu |
Väčšie alebo rovné 620 MPa |
ASTM B348 / GB/T 2965 |
|
Medza klzu (0,2 % offset) |
Väčšie alebo rovné 480 MPa |
ASTM B348 / GB/T 2965 |
|
predĺženie |
Väčšie alebo rovné 15 % |
ASTM B348 / GB/T 2965 |
|
Zmenšenie-prierezovej plochy |
Väčšie alebo rovné 30 % |
- |
|
Tvrdosť (Brinell) |
230 - 280 HB |
- |
Poznámka: Úroveň pevnosti Gr9 je medzi priemyselne čistým titánom (Gr2, približne 345 MPa) a Ti-6Al-4V (Gr5, väčší alebo rovný 895 MPa). Je vhodný pre aplikácie so strednými požiadavkami na pevnosť a vysokými nárokmi na tvárnosť za studena. Pevnosť môže byť ďalej zvýšená v stave opracovanom za studena (napr. rúry ťahané za studena, pásy valcované za studena).
Odolnosť proti korózii (typická hodnota)
|
Stredná |
Koncentrácia |
Teplota |
Rýchlosť korózie (mm/rok) |
Hodnotenie |
|
Morská voda |
- |
Izbová teplota až vysoká teplota |
Ignorované (＜0,01) |
Výborne |
|
Atmosférické prostredie |
- |
Izbová teplota |
Ignorované |
Výborne |
|
Kyselina dusičná (HNO₃) |
10-40% |
Izbová teplota |
＜0.05 |
Výborne |
|
Kyselina sírová (H2SO4) |
Menej ako alebo rovné 10 % |
Izbová teplota |
＜0.1 |
Dobre |
|
kyselina chlorovodíková (HCl) |
Menej ako alebo rovné 3 % |
Izbová teplota |
＜0.1 |
Dobre |
|
Hydroxid sodný (NaOH) |
10-50% |
Izbová teplota |
＜0.05 |
Výborne |
|
Organické kyseliny (ako kyselina octová, kyselina citrónová atď.) |
- |
Izbová teplota |
＜0.1 |
Dobre |
Poznámka: Zliatiny titánu majú slabú odolnosť proti korózii v médiách, ako sú napríklad koncentrovaná kyselina sírová a kyselina fluorovodíková pri vysokých{0}}teplotách. Odolnosť Gr9 proti korózii je porovnateľná s odolnosťou komerčne čistého titánu (Gr2). Pri výbere konkrétneho materiálu uveďte podrobné prevádzkové podmienky a my vám môžeme pomôcť s cieleným hodnotením korózie.
Výkon pri vysokej{0} teplote
Gr9 si zachováva dobrú pevnosť pri miernych teplotách. Nasledujú typické referenčné hodnoty pre pevnosť v ťahu ako funkciu teploty (stav žíhania):
|
Teplota |
Pevnosť v ťahu (MPa) |
Miera zachovania výkonu |
|
Izbová teplota (20 stupňov) |
Väčšie alebo rovné 620 |
100% |
|
200 stupňov |
≈ 500 |
Väčšie alebo rovné 80 % |
|
300 stupňov |
≈ 430 |
Väčšie alebo rovné 69 % |
|
400 stupňov |
≈ 370 |
Väčšie alebo rovné 60 % |
Dlhodobá-tepelná stabilita:
Gr9 je takmer- zliatina titánu, ktorá vykazuje vynikajúcu mikroštrukturálnu stabilitu počas-dlhodobej prevádzky pri teplotách nižších alebo rovných 350 stupňom bez významnej fázovej transformácie alebo precipitácie fáz krehnutia. Vďaka nízkemu obsahu vanádu (2,0-3,0 %) obsahuje menej fázy, čo má za následok vynikajúcu dlhodobú tepelnú stabilitu v porovnaní so zliatinami + titánu (ako je Gr5).
Antioxidačný výkon:
Gr9 môže vytvárať ochrannú vrstvu oxidu pri teplotách pod 500 stupňov. Pri vyšších teplotách sa rýchlosť oxidácie zvyšuje. Ak chcete zvýšiť odolnosť proti oxidácii, zvážte použitie ochranných náterov alebo výber zliatin titánu s vyšším obsahom hliníka.
Pracovný výkon za studena (základná výhoda)
Gr9 je jedna z najlepších tried titánových zliatin, pokiaľ ide o výkon pri práci za studena. Nasledujú typické referenčné hodnoty pre pracovnú kapacitu za studena:
|
Metóda práce za studena |
Typická veľkosť deformácie (jedna inštancia) |
Vyžaduje sa prechodné žíhanie |
Použiteľné formy produktov |
|
Ťahanie za studena (rúrky/tyče) |
15-30% |
Veľká deformácia vyžaduje stredné žíhanie |
Presné rúry a tyče |
|
Valcovanie za studena (pás/plech) |
20-40% |
Veľká deformácia vyžaduje stredné žíhanie |
Tenké dosky, pásy |
|
Ohýbanie za studena |
Dobrá tvarovateľnosť |
Zvyčajne to nie je potrebné |
Potrubné materiály, profilované materiály |
|
Studený kurz |
Dobrá tvarovateľnosť |
Veľká deformácia vyžaduje stredné žíhanie |
Spojovacie prvky, nity |
|
Razenie za studena |
Dobrá tvarovateľnosť |
Zvyčajne to nie je potrebné |
Výlisky, tesnenia |
Poznámka: Vynikajúce vlastnosti pri spracovaní za studena z neho robia preferovaný materiál pre letecké presné hydraulické rúry a rámové rúry bicyklov. Pevnosť je možné ďalej zvýšiť po opracovaní za studena (pevnosť v ťahu až 700-800 MPa pri ťahaní za studena).
Použiteľné médiá
1. Atmosférické prostredie: Výborná odolnosť proti korózii, nie je potrebná povrchová ochrana.
2. Morská voda a roztoky chloridov: Vynikajúca odolnosť voči jamkovej a štrbinovej korózii.
3. Oxidujúce kyseliny: Napríklad kyselina dusičná (pri miernych až nízkych koncentráciách pri izbovej teplote), vynikajúca odolnosť proti korózii.
4. Slabé redukčné kyseliny: Napríklad zriedená kyselina sírová (menej ako alebo rovná 10%), zriedená kyselina chlorovodíková (menej ako alebo rovná 3%), možno vydržať pri izbovej teplote.
5. Organické kyseliny: Kyselina octová, kyselina šťaveľová, kyselina citrónová atď.
6. Alkalické roztoky: Hydroxid sodný, hydroxid draselný atď. (dobrá odolnosť proti korózii pri izbovej teplote).
7. Letecký petrolej, hydraulický olej: Dobrá kompatibilita.
8. Para s vysokou-teplotou (treba si všímať limity teploty).
Note: Gr9 is not resistant to strong corrosive media such as hydrofluoric acid, high-temperature concentrated sulfuric acid (>70 %) a koncentrovaná kyselina chlorovodíková.
Gr9 (TA18, Ti-3Al-2,5V) je vhodný pre aplikácie vyžadujúce kombináciu strednej pevnosti, vynikajúcej spracovateľnosti za studena a odolnosti proti korózii a odporúča sa pre nasledujúce oblasti:
Aplikačné polia
-
Letectvo a kozmonautika
Letecké hydraulické potrubia (AMS 4943 / AMS 4944), pneumatické potrubia, palivové potrubia, spojovacie prvky, konštrukčné prvky, potrubia systému kontroly prostredia. -
Lekárske a biomedicínske inžinierstvo
Lekárske vodiace drôty, chirurgické nástroje, zubárske nástroje, ortopedické implantáty (nenosné-zaťaženie{1}}), lekárske pružiny. -
Námorníctvo a stavba lodí
Lodné potrubné systémy s morskou vodou, rúrky výmenníkov tepla, konštrukčné súčasti vybavenia pre hlbinnú{0}}morskú vodu, čerpadlá na morskú vodu a časti ventilov. -
Bicykle a športové potreby
Trubky rámu bicyklov, špice bicyklov, golfové palice, lyžiarske vybavenie, outdoorové vybavenie. -
Petrochémia a energetika
Rúrkové zväzky výmenníkov tepla, chemické potrubné systémy, vnútorné časti reaktorov, komponenty ventilov. -
Automobilový priemysel a{0}}vysokovýkonný priemysel
Automobilové výfukové systémy, komponenty motora, hadice turbodúchadla, ľahké konštrukčné komponenty, spojovacie prvky. -
Elektronika a spotrebný tovar
Presné pružiny, rámy okuliarov, puzdrá na hodinky, stredné rámy smartfónov, konštrukčné komponenty elektronických zariadení. -
Jadrový priemysel
Komponenty chladiaceho systému jadrového reaktora, zariadenia na manipuláciu s palivom (kvôli prierezu nízkej absorpcie neutrónov-).
Dodávka a prispôsobenie
Ponúkame flexibilné a spoľahlivé riešenia dodávateľského reťazca, aby sme zaistili, že dostanete materiály Gr9 (TA18, Ti-3Al-2,5V), ktoré dokonale zodpovedajú požiadavkám vášho projektu.
|
Formulár |

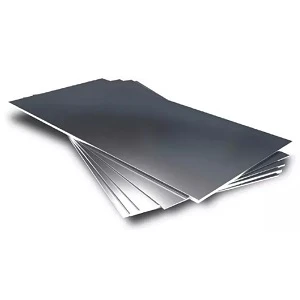

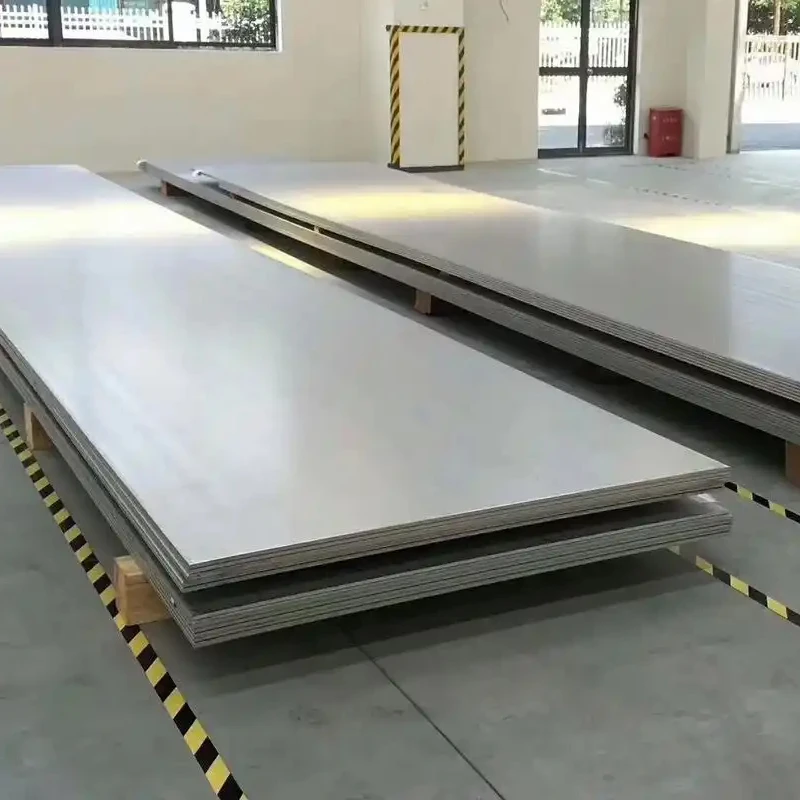

 List/Taniere
|

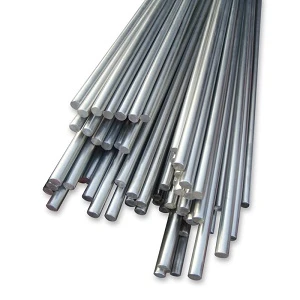

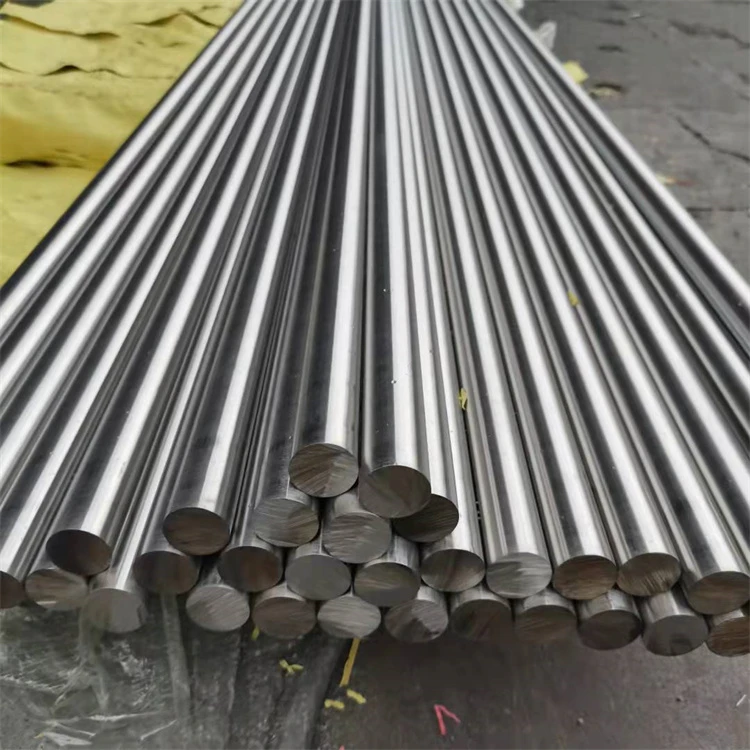

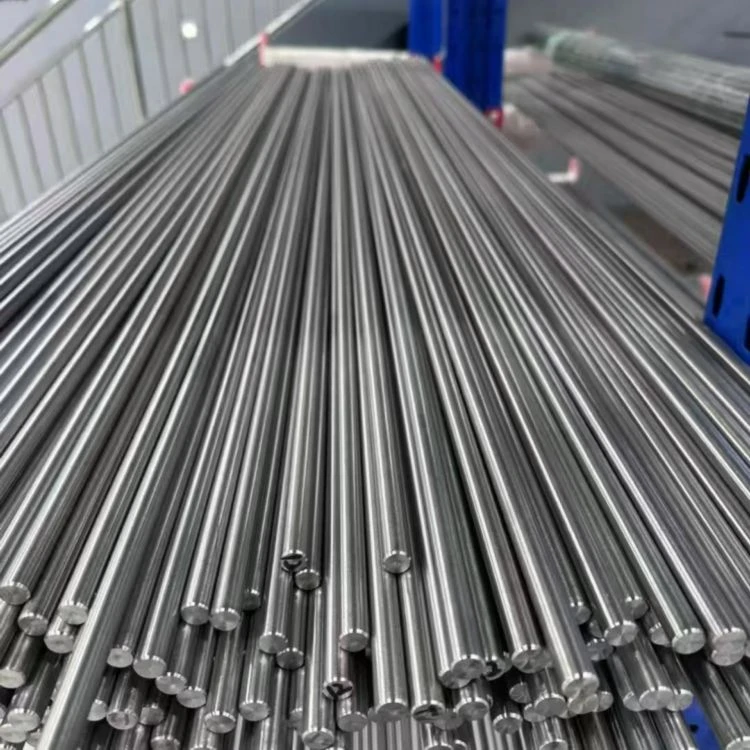

 Bar/Rod
|

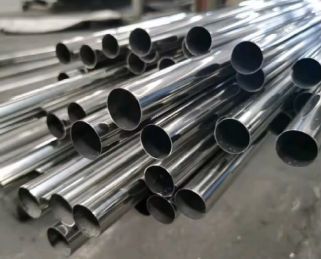

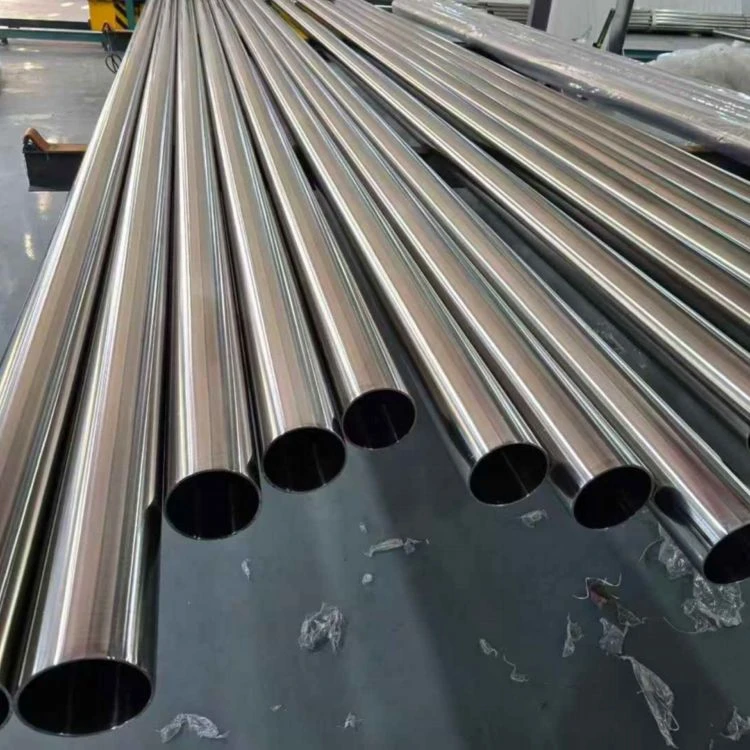

 Potrubie/rúrka
|

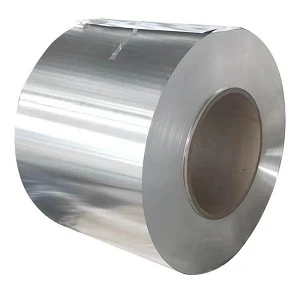

 Pásová/listová cievka
|

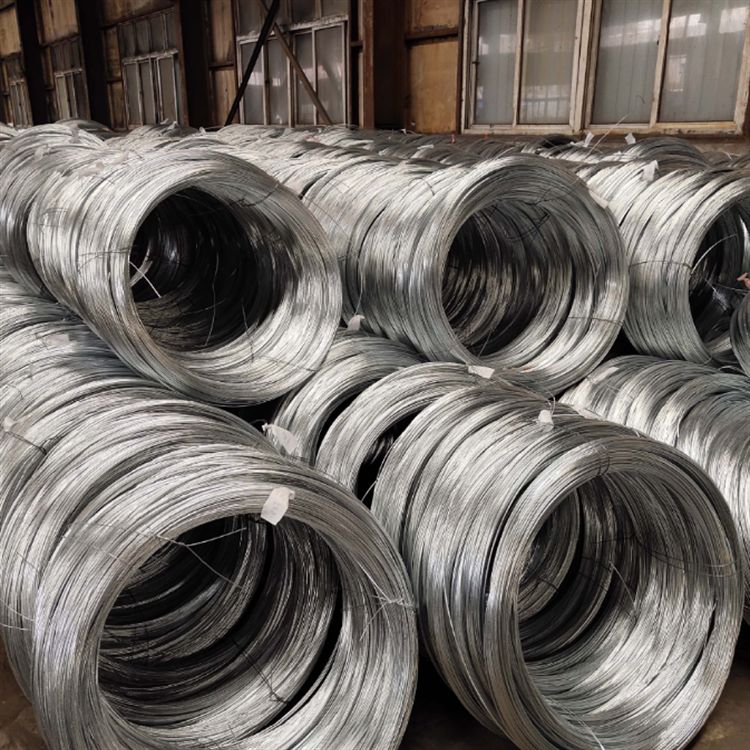

 Drôt/drôt
|
|---|---|---|---|---|---|
|
Konvenčný rozsah |
Hrúbka: 0.5 - 100 mm |
Priemer Φ6-500mm |
Vonkajší priemer Φ10-300mm |
Hrúbka: 0,05 – 3,0 mm |
Priemer Φ0,1-10mm |
|
Možnosť prispôsobenia |
Plechy valcované za tepla-alebo za studena-, ultra{2}}tenké plechy (od 0,1 mm), rezanie s pevnou{4}}dĺžkou, špeciálne povrchové úpravy (morenie, pieskovanie, leštenie) |
Kované tyče, tyče valcované za tepla-, leštené tyče, tvarované tyče a rôzne podmienky tepelného spracovania- (žíhané, ťahané za studena-) |
Bezšvíkové rúry/zvárané rúry, presné za studena ťahané-rúry (vonkajší priemer 2-50 mm), hrubostenné rúry s veľkým-priemerom, spracovanie koncov rúr (skosenie, pevná dĺžka), špeciálne dĺžky |
Presné pásové materiály, razenie zvitkov, laminovaný zárez, neštandardná šírka, špeciálna ochranná fólia |
Presné kreslenie, lekárske vodiace drôty, zváracie prídavné drôty, pružinové drôty, špeciálna povrchová úprava |
Prečo si vybrať nás? - Spoľahlivá inžinierska technológia. Spoľahlivé doručenie.
Nie sme len dodávateľ, ale dôveryhodný partner pre materiály v Číne.
Vertikálne integrovaná výroba
Vlastné zariadenie s rozlohou 20 000 ㎡ s 10+ automatizovanými linkami (8,000+ ton/rok). Vlastné-nástrojové a lisovacie centrum umožňuje rýchle prispôsobenie a efektívnu kontrolu nákladov - bez prirážky.
Prísna kontrola kvality v každej fáze
Úplná sledovateľnosť naprieč kľúčovými kontrolnými bodmi kontroly kvality počas celej výroby. 100 % v súlade s normami ASTM/ASME, EN a GB. Správy o skúške materiálu sú k dispozícii pri každej zásielke.

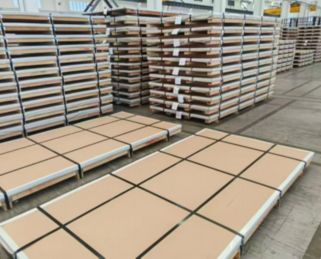

Spoľahlivé doručenie a exportné balenie
10+-ročný export do Európy, Severnej Ameriky, juhovýchodnej Ázie a Stredného východu s vodotesnou a{1}}ochranou proti korózii v kombinácii s flexibilnými možnosťami dopravy zaisťuje bezpečný a{2}}časový príchod.

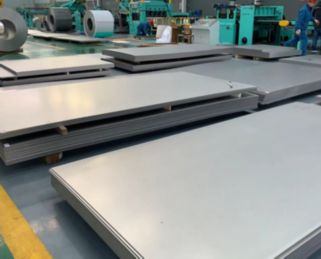

Validácia vzorky pred hromadnou výrobou
Poskytujeme bezplatné vzorky na overenie kvality, čo vám umožňuje zadávať hromadné objednávky až po schválení. Presným meraním rozmerov a transparentnou výrobou zabezpečujeme konzistenciu od vzorky až po sériovú výrobu.
FAQ
Otázka: Aké sú hlavné výhody Gr9 (TA18)?
Otázka: Aký je rozdiel medzi Gr9 (TA18) a Gr5 (TC4)? Ako si vybrať?
Otázka: Aký je rozdiel medzi Gr9 (TA18) a Gr2 (TA2)? Ako si vybrať?
Otázka: Prečo má Gr9 lepší výkon pri práci za studena ako Gr5?
Otázka: Aký je zvárací výkon Gr9?
Otázka: Aká je maximálna prevádzková teplota Gr9?
Otázka: Aké sú hlavné aplikačné formy Gr9?
