Vlastnosti produktov
Extrémne vysoká počiatočná priepustnosť a maximálna priepustnosť (hlavná výhoda)
Hlavná výhoda Permalloy spočíva v jej extrémne vysokej priepustnosti. Vďaka presnému zloženiu približne 79 % niklu a približne 4 % molybdénu spolu s prísne kontrolovanou kryštalickou textúrou môže jeho počiatočná permeabilita (μᵢ) dosiahnuť 20 000-50 000 a maximálna permeabilita (μmax) môže dosiahnuť 200 000 – 500 000≈ ako obyčajná oceľ, čo je výrazne vyššia silicon 50 000) a ferity (μmax ≈ 10 000-20 000). Pri veľmi slabých magnetických poliach (ako je úroveň magnetického poľa Zeme) poskytuje Permalloy výnimočne vysokú odozvu toku, čo z neho robí ideálny materiál pre aplikácie, ako je magnetické tienenie a detekcia slabého signálu. V porovnaní s inými triedami s vysokou priepustnosťou (napr. 1J85) ponúka 1J79 širší lineárny rozsah a stabilnejšie teplotné charakteristiky.
Extrémne nízka koercivita a strata hysterézy
Vďaka svojej vysokej čistote a optimalizovanej kryštalickej textúre má Permalloy extrémne nízku koercitivitu (Hc menej alebo rovnajúcu sa 10 A/m), veľmi malú oblasť hysteréznej slučky a výrazne nižšie hysterézne straty v porovnaní s bežnou kremíkovou oceľou a feritmi. V striedavých magnetických poliach je jeho výkon pri strate jadra vynikajúci, vďaka čomu je vhodný pre aplikácie s prísnymi požiadavkami na vernosť a účinnosť signálu, ako sú audio transformátory (20Hz-20kHz), presné prúdové transformátory a magnetické zosilňovače. Jeho extrémne úzka hysterézna slučka zaisťuje vysoko verný prenos slabých signálov s minimálnym skreslením.
Vyšší odpor pre riadenie straty vírivými prúdmi
Odpor permalloy je približne 0,55-0,60 μΩ·m, čo je výrazne vyšší odpor ako pri bežnej kremíkovej oceli (približne 0,25-0,30 μΩ·m). Pridanie molybdénu účinne zvyšuje merný odpor zliatiny, znižuje straty vírivými prúdmi a zvyšuje účinnosť jej jadra v stredno- a{8}}frekvenčných aplikáciách. Vďaka tejto vlastnosti je vhodný pre scenáre s prísnymi požiadavkami na účinnosť a nárast teploty, ako sú vysokofrekvenčné transformátory, radarové systémy a letecké napájacie zdroje (400 Hz). V porovnaní s čistými zliatinami niklu a železa (napr. 1J50) vykazuje 1J79 vynikajúci vysokofrekvenčný výkon vďaka prídavku molybdénu, čo umožňuje 2- až 3-násobné zvýšenie prevádzkovej frekvencie.
Dobré vlastnosti pri obrábaní a tvarovaní
Permalloy vykazuje vynikajúcu spracovateľnosť za tepla aj za studena, čo umožňuje kovanie, valcovanie a lisovanie do rôznych tvarov. Jeho ťažnosť prevyšuje ťažnosť väčšiny mäkkých feritových magnetov, vďaka čomu je vhodný na výrobu zložitých laminovaných jadier, magnetických štítov a presných výliskov. Dá sa zvinúť do extrémne tenkých pásikov (hrúbka do 0,01-0,05 mm), ideálne pre vysokofrekvenčné aplikácie. Žíhanie optimalizuje magnetické vlastnosti uvoľnením napätia pri spracovaní, obnovením permeability a znížením koercitivity. Sú použiteľné konvenčné obrábacie operácie ako sústruženie, frézovanie, vŕtanie a brúsenie; odporúča sa použiť rezné nástroje z tvrdého kovu.
Vynikajúci výkon magnetického tienenia
Vysoká permeabilita a nízka koercivita Permalloy mu dávajú jedinečné výhody v aplikáciách magnetického tienenia. V jednosmernom prúde a nízkofrekvenčných striedavých magnetických poliach dokáže Permalloy účinne absorbovať a viesť magnetické siločiary, čím poskytuje extrémne vysokú účinnosť tienenia. Jeho tieniaci výkon je oveľa lepší ako u bežnej kremíkovej ocele a feritov, vďaka čomu je vhodný pre aplikácie s extrémne prísnymi požiadavkami na magnetické prostredie, ako sú presné prístroje, elektrónové mikroskopy, kvantové senzory a magnety MRI.
Technické špecifikácie
Chemické zloženie (ASTM A753 Alloy Type 4 / GB/T 15018)
|
Prvok |
Štandardné požiadavky |
Poznámky |
|
Ni |
78.5 - 80.5% |
Kľúčovým základným prvkom je približne 79% obsah niklu, ktorý určuje, že konštanta magnetickej anizotropie sa blíži k nule, aby sa dosiahla vysoká permeabilita. |
|
Mo |
3.8 - 4.2% |
Zvýšte odpor, potlačte usporiadanú fázovú transformáciu Ni₃Fe a zjednodušte proces tepelného spracovania |
|
Fe |
Zostávajúce množstvo (≈ 15-17 %) |
Maticové prvky, ktoré poskytujú hustotu toku a nákladovú-efektívnosť |
|
Mn |
Menšie alebo rovné 0,60 % |
Prísna kontrola na zabezpečenie magnetických vlastností a čistoty |
|
Si |
Menšie alebo rovné 0,30 % |
Prísna kontrola, aby sa zabezpečila konzistentnosť magnetických vlastností |
|
C |
Menšie alebo rovné 0,02 % |
Prísne kontrolujte, aby ste zabránili zrážaniu karbidov poškodzujúcich magnetické vlastnosti |
|
P |
Menšie alebo rovné 0,020 % |
Prvky nečistôt, prísne kontrolované |
|
S |
Menšie alebo rovné 0,020 % |
Prvky nečistôt, prísne kontrolované |
Fyzikálne vlastnosti
|
Nehnuteľnosť |
Hodnota/Rozsah |
Podmienky testu |
|
Hustota |
8,70 g/cm³ |
Izbová teplota (20 stupňov) |
|
Curieova teplota |
≈ 450 stupňov |
- |
|
Hustota saturačného magnetického toku (Bs) |
0.75 - 1.0 T |
Izbová teplota |
|
donucovacia sila (Hc) |
Menší alebo rovný 10 A/m (Žíhaný stav) |
Izbová teplota, jednosmerný prúd |
|
Počiatočná priepustnosť (μᵢ) |
≈ 20,000-50,000 |
Žíhaný stav, slabé magnetické pole |
|
Maximálna priepustnosť (μmax) |
≈ 200,000-500,000 |
Žíhaný stav |
|
Odpor |
≈ 0.55 - 0.60 μΩ·m |
Izbová teplota |
|
Koeficient tepelnej rozťažnosti (20-100 stupňov) |
≈ 10.5 × 10⁻⁶ /K |
- |
|
Modul pružnosti (Youngov modul) |
≈ 200 GPa |
Izbová teplota |
|
Magnetizmus |
Feromagnetizmus (pod Curieovým bodom) |
Curieov bod je približne 450 stupňov a po prekročení tejto teploty sa transformuje na paramagnetizmus. |
Mechanické vlastnosti (Žíhaný stav, typické hodnoty)
|
Nehnuteľnosť |
Typická hodnota |
Špecifikácia |
|
Pevnosť v ťahu |
≈ 550 MPa |
ASTM A753 |
|
Sila (0,2 % offset) |
≈ 340 MPa |
ASTM A753 |
|
Predĺženie (4D) |
Väčšie alebo rovné 35 % |
ASTM A753 |
|
Tvrdosť |
80-95 HRB |
- |
Magnetické vlastnosti (Žíhaný stav, typické hodnoty)
|
Výkon |
číslo |
Skúšobné podmienky |
|
Hustota saturačného magnetického toku (Bs) |
0.75 - 1.0 T |
Izbová teplota |
|
donucovacia sila (Hc) |
Menší alebo rovný 10 A/m |
Žíhaný stav, jednosmerný prúd |
|
Počiatočná priepustnosť (μᵢ) |
≈ 20,000-50,000 |
Žíhaný stav, slabé magnetické pole |
|
Maximálna priepustnosť (μmax) |
≈ 200,000-500,000 |
Žíhaný stav |
Výkon pri vysokej{0} teplote
Curieova teplota Permalloy je približne 450 stupňov. V rozsahu teplôt od izbovej teploty do 100 stupňov sa jej priepustnosť mení s teplotou veľmi málo, vďaka čomu je vhodná pre presné prístroje a prostredia na detekciu slabého magnetického poľa. Pri nepretržitých prevádzkových podmienkach nad 100 stupňov však dochádza k výraznému útlmu permeability, čo ho robí nevhodným pre vysokoteplotné magnetické aplikácie.
Antioxidačné vlastnosti:
Permalloy vykazuje dobré antioxidačné vlastnosti v normálnom atmosférickom prostredí. Pri dlhodobom vystavení vlhkému alebo korozívnemu prostrediu sa odporúča ošetrenie proti hrdzi alebo ochrana povrchu (ako je poniklovanie alebo pozlátenie).
Organizačná stabilita:
Optimalizáciou tepelného spracovania (vysoko{0}}teplotné žíhanie vodíkom + riadené chladenie) možno presne kontrolovať štruktúru zŕn Permalloy, aby sa zabezpečili konzistentné magnetické vlastnosti. Proces tepelného spracovania priamo ovplyvňuje konečný magnetický výkon a musí byť prísne kontrolovaný.
Systém tepelného spracovania
Konečné magnetické vlastnosti permalloy sú vysoko závislé od režimu tepelného spracovania, pričom spoločné špecifikácie sú nasledovné:
Vysokoteplotné žíhanie (na obnovenie optimálnych magnetických vlastností): Zahrejte na 1100-1200 stupňov vo vodíkovej alebo vákuovej atmosfére, podržte 1-2 hodiny (v závislosti od hrúbky prierezu), potom ochlaďte kontrolovanou rýchlosťou (približne 100-300 stupňov/h) na 600 stupňov a potom rýchlejšie ochladzujte na teplotu .
Poznámka: Teplotný rozsah blízko 600 stupňov je kritický pre prechod-poruchy poriadku; musí prechádzať rýchlosťou väčšou alebo rovnou 100 stupňom/h, aby sa zabránilo vytvoreniu usporiadanej fázy Ni3Fe, ktorá by spôsobila zníženie permeability. Veľkosť zrna po žíhaní priamo určuje priepustnosť a koercitivitu a musí byť prísne kontrolovaná.
Žíhanie-na zmiernenie stresu (po lisovaní/obrábaní):
Zahrejte na 750-850 stupňov, podržte 1-2 hodiny, ochladzujte rýchlosťou 100-200 stupňov/h na 500 stupňov, potom ochlaďte vzduchom. Používa sa na odstránenie napätia pri spracovaní a obnovenie magnetických vlastností.
Poznámka:
1. Tepelné spracovanie by sa malo vykonať po konečnom mechanickom opracovaní, aby sa predišlo namáhaniu pri obrábaní v dôsledku zhoršenia magnetických vlastností.
2. Počas žíhania vodíkom musí byť rosný bod pod -40 stupňov, aby sa zabránilo oxidácii povrchu.
3. Rýchlosť ochladzovania musí byť dostatočne vysoká (väčšia alebo rovná 100 stupňom/h až 600 stupňom), aby sa zabezpečil úplný výskyt usporiadanej-neusporiadanej transformácie.
Porovnanie magnetických vlastností a výber aplikácie
|
Výkon ukazovatele |
Permalloy (1J79) |
Bežná silikónová oceľ (M-19) |
Ferit |
|
Hustota saturačného magnetického toku Bs (T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
Curieova teplota (stupeň) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
Odpor (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
Počiatočná priepustnosť μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
Maximálna priepustnosť μmax |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
Donucovacia sila Hc (A/m) |
Menšie alebo rovné 10 |
Menšie alebo rovné 200 |
Menšie alebo rovné 50 |
|
Hlavné výhody |
Extrémne vysoká μ, nízka Hc, slabá citlivosť odozvy signálu |
Nízke náklady, vysoké Bs |
Vysoký odpor, použiteľná vysoká frekvencia |
|
Návrhy na výber |
Používa sa predovšetkým na detekciu slabého signálu, presné prúdové transformátory, magnetické tienenie s vysokou{0}}citlivosťou a magnetické zosilňovače |
Používa sa predovšetkým pre konvenčné aplikácie, ako sú transformátory výkonovej frekvencie, motory a elektrické zariadenia |
Používa sa predovšetkým pre vysokú-frekvenciu (>100 kHz) a filtrovanie EMI |
Použiteľné médiá
1. Atmosférické prostredie: Za normálnych podmienok vykazuje dobrú odolnosť proti korózii, porovnateľnú s austenitickou nehrdzavejúcou oceľou.
2. Presný prístrojový olej, izolačné médium: Dobrá kompatibilita.
3. Elektrické izolačné médiá: Vhodné pre transformátorový olej, izolačné farby atď.
4. Suché plyny, inertné atmosféry: Použiteľné pre tepelné spracovanie a ochranné procesy.
Poznámka:
Permalloy je kovová mäkká magnetická zliatina a nie je vhodná pre korozívne kvapalné prostredia, ako sú silné kyseliny a silné zásady. Pri dlhodobom vystavení vlhkému prostrediu sa odporúča ošetrenie proti korózii (napr. nanesenie oleja na ochranu proti korózii alebo pokovovanie). Je náchylný na koróziu v prostrediach obsahujúcich síru- alebo soľnej hmle, čo si vyžaduje povrchové ochranné úpravy (napr. niklovanie, pozlátenie).
Permalloy (1J79) je špeciálne navrhnutý pre vysokú permeabilitu, detekciu slabého signálu a vysoko citlivé magnetické aplikácie, odporúča sa na použitie v nasledujúcich oblastiach:
Aplikačné polia
-
Vysoko citlivé magnetické tienenie
Magnetické tienenie pre presné prístroje, elektrónové mikroskopy, kvantové senzory, MRI magnety a miestnosti na meranie slabého magnetického poľa. Jeho extrémne vysoká počiatočná permeabilita umožňuje efektívne tienenie rušenia vonkajšieho magnetického poľa aj pri veľmi slabých magnetických poliach (geomagnetických úrovniach). -
Transformátory impulzov a signálov
Impulzné transformátory, širokopásmové transformátory, izolačné transformátory, vysoko{0}}kvalitné audio transformátory a prúdové transformátory. Jeho extrémne vysoká priepustnosť a ultra-nízka strata hysterézie umožňujú vysoko-verný prenos signálu s prevádzkovými frekvenciami až do 20 Hz – 20 kHz a niektorými až do 100 kHz. -
Magnetické zosilňovače a modulátory
Ultra{0}}citlivé magnetické zosilňovače, magnetické modulátory, snímače jednosmerného prúdu (DCCT) a jadrá snímačov fluxgate. Jeho nízka koercivita a nízke stratové charakteristiky uľahčujú zosilnenie a detekciu slabých signálov. -
Presné snímače a meracie prístroje
Presné prúdové/napäťové transformátory, štandardné mostíky, presné merače výkonu a fluxgate magnetometre. Jeho extrémne vysoká počiatočná permeabilita zaisťuje lineárnu odozvu pri nízkych hustotách magnetického toku. -
Vedecký výskum a presné prístroje
Magnetické tienenie pre detektory častíc, atómové hodiny, supravodivé kvantové interferenčné zariadenia (SQUID), magnetické obvody spektrometrov a elektromagnetické váhy. -
Telekomunikácie a RF inžinierstvo
Vysokofrekvenčné filtračné tlmivky, širokopásmové prispôsobené transformátory, komunikačné transformátory a transformátory telefónnych liniek. Prevádzkové frekvencie môžu pokryť rozsah od zvuku až po niekoľko MHz. -
Lekárske vybavenie
Magnetické tienenie pre biomagnetické merania, tienenie magnetokardiografie (MCG) a tienenie magnetoencefalografie (MEG).
Dodávka a prispôsobenie
Ponúkame flexibilné a spoľahlivé riešenia dodávateľského reťazca, aby sme zaistili, že dostanete materiály Permalloy (1J79), ktoré dokonale zodpovedajú požiadavkám vášho projektu.
|
Formulár |

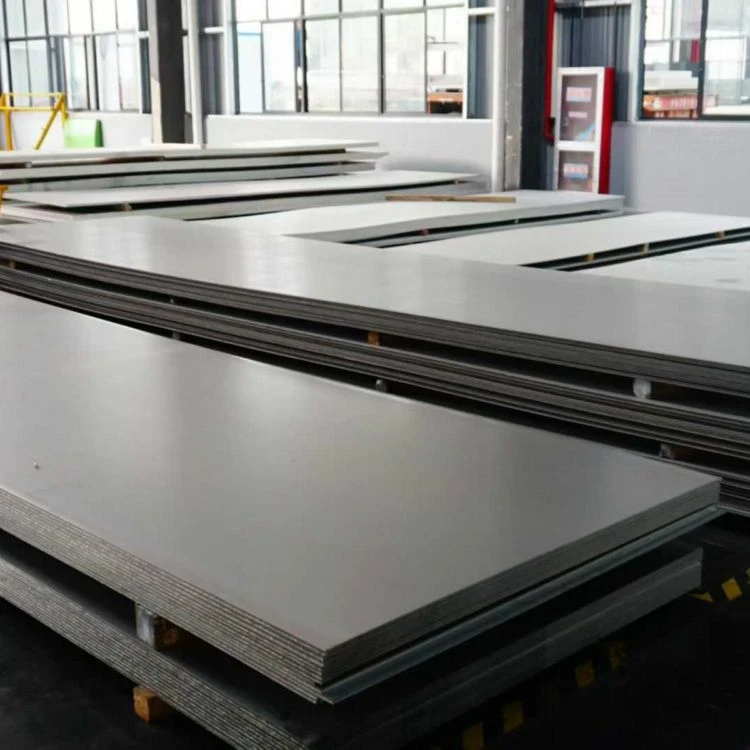

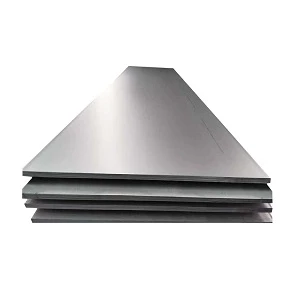

 List/Taniere
|

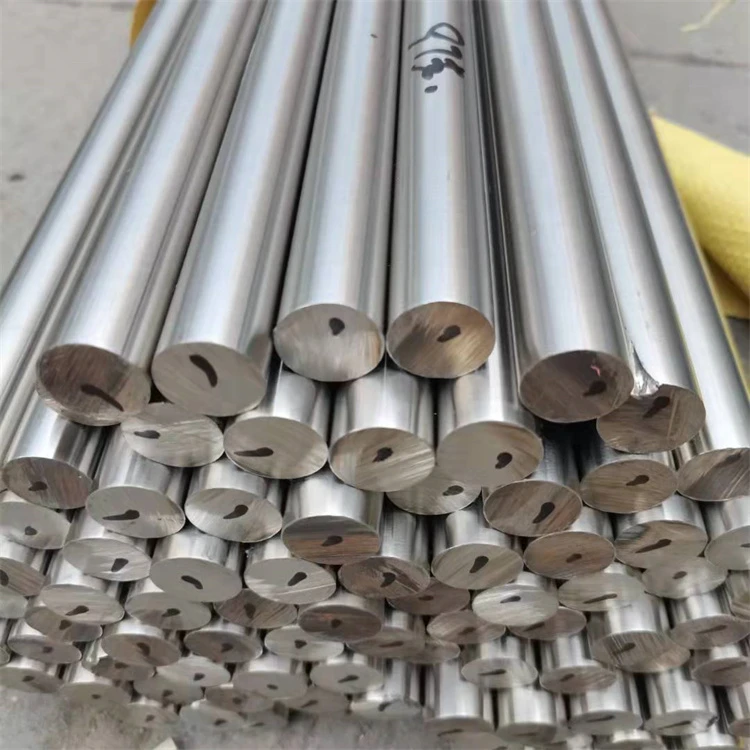

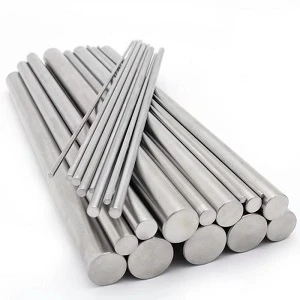

 Bar/Rod
|

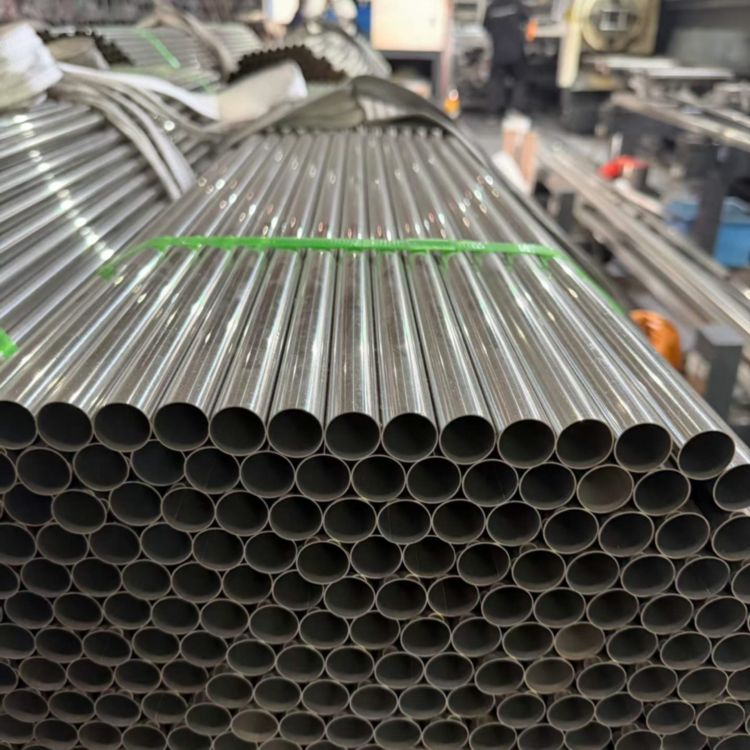

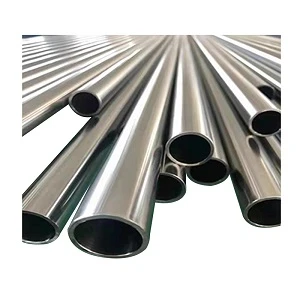

 Potrubie/rúrka
|

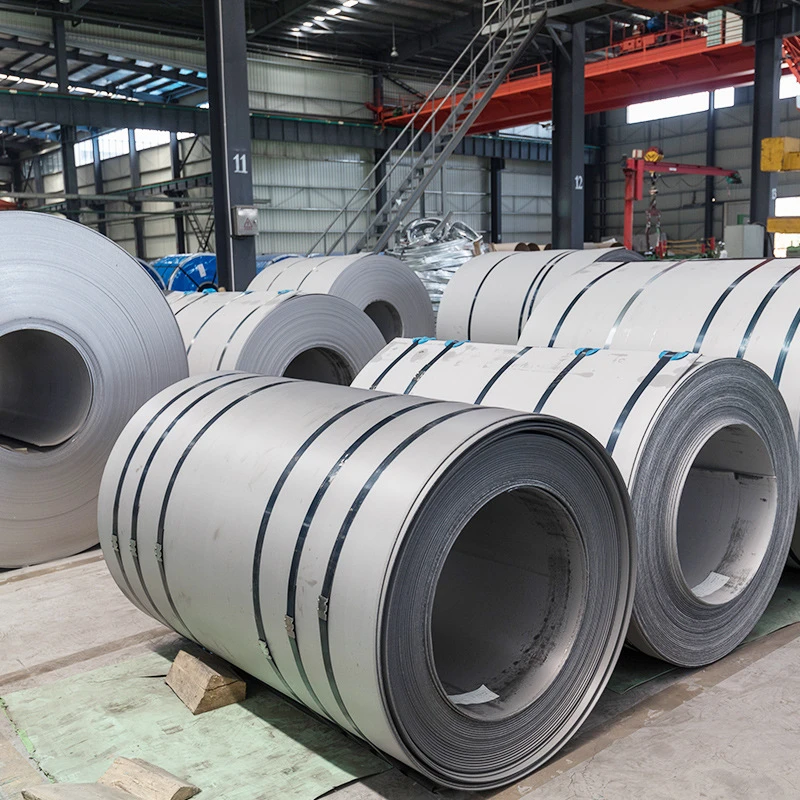

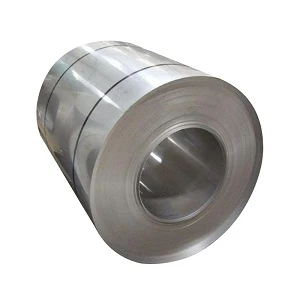

 Pásová/listová cievka
|

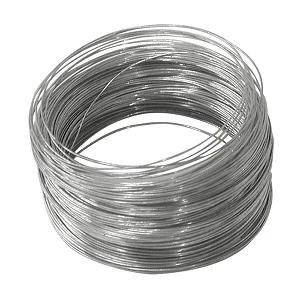

 Drôt/drôt
|
|---|---|---|---|---|---|
|
Konvenčný rozsah |
Hrúbka: 0.5 - 100 mm |
Priemer Φ6-500mm |
Vonkajší priemer Φ10-300mm |
Hrúbka: 0,01 – 3,0 mm |
Priemer Φ0,05-10mm |
|
Možnosť prispôsobenia |
Plechy valcované za tepla-alebo za studena-, ultra-tenké plechy (od 0,1 mm), lisované diely, dĺžka-rezanie na určené rozmery, špeciálne povrchové úpravy (morenie, leštenie) |
Kované tyče, tyče valcované za tepla-, leštené tyče, tvarované tyče a rôzne podmienky tepelného spracovania (žíhanie, stabilizácia) |
Bezšvíkové rúry, zvárané rúry, rezanie s pevnou{0}}dĺžkou |
Presné pásové materiály (minimálna hrúbka 0,01 mm), razenie zvitkov, laminované záslepky, neštandardné šírky, špeciálne ochranné fólie |
Presné kreslenie, zváranie prídavným drôtom, špeciálna povrchová úprava |
Prečo si vybrať nás? - Spoľahlivá inžinierska technológia. Spoľahlivá dodávka.
Nie sme len dodávateľ, ale dôveryhodný partner pre materiály v Číne.
Vertikálne integrovaná výroba
Vlastné zariadenie s rozlohou 20 000 ㎡ s 10+ automatizovanými linkami (8,000+ ton/rok). Vlastné-nástrojové a lisovacie centrum umožňuje rýchle prispôsobenie a efektívnu kontrolu nákladov - bez prirážky.
Prísna kontrola kvality v každej fáze
Úplná sledovateľnosť naprieč kľúčovými kontrolnými bodmi kontroly kvality počas celej výroby. 100 % v súlade s normami ASTM/ASME, EN a GB. Správy o skúške materiálu sú k dispozícii pri každej zásielke.

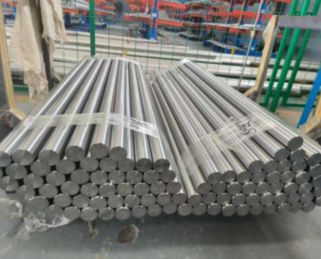

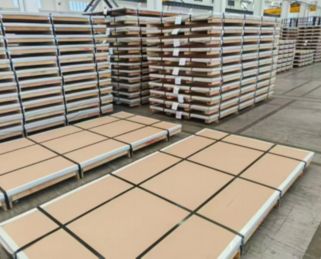

Spoľahlivé doručenie a exportné balenie
10+-ročný export do Európy, Severnej Ameriky, juhovýchodnej Ázie a Stredného východu s vodotesnou a{1}}ochranou proti korózii v kombinácii s flexibilnými možnosťami dopravy zaisťuje bezpečný a{2}}časový príchod.

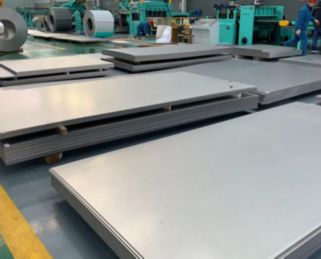

Validácia vzorky pred hromadnou výrobou
Poskytujeme bezplatné vzorky na overenie kvality, čo vám umožňuje zadávať hromadné objednávky až po schválení. Presným meraním rozmerov a transparentnou výrobou zabezpečujeme konzistenciu od vzorky až po sériovú výrobu.
