Vlastnosti produktov
Dobrý celkový výkon a vysoká{0}}hospodárnosť (hlavná výhoda)
Hlavná výhoda API 5L Gr.B spočíva v jeho celkovom vynikajúcom výkone a vysokej nákladovej-efektívnosti. Vďaka svojmu nízko-uhlíkovému dizajnu (obsah uhlíka menší alebo rovný 0,26 %) a miernemu obsahu zliatin ponúka Gr.B nižšie výrobné náklady pri zabezpečení minimálnej medze klzu 245 MPa a minimálnej pevnosti v ťahu 415 MPa. To z neho robí najhospodárnejšiu voľbu základného materiálu pre potrubné inžinierstvo.
|
Výkonnostné ukazovatele |
Požiadavky na PSL1 |
Požiadavky na PSL2 |
|
Minimálna medza klzu (MPa) |
245 |
245 |
|
Maximálna medza klzu (MPa) |
- |
450 |
|
Minimálna pevnosť v ťahu (MPa) |
415 |
415 |
|
Maximálna pevnosť v ťahu (MPa) |
- |
655 |
|
Výnosový pomer |
- |
Zvyčajne menšie alebo rovné 0,93 |
|
Predĺženie |
Väčšie alebo rovné 30 % |
Väčšie alebo rovné 30 % |
Poznámka: PSL2 stanovuje limity pre maximálnu medzu klzu a maximálnu pevnosť v ťahu (s hornými limitmi 450 MPa a 655 MPa), čím sa zabezpečuje, že materiál má dostatočnú schopnosť plastickej deformácie a vyššiu bezpečnostnú rezervu.
Vynikajúci zvárací výkon (základná požiadavka na potrubnú oceľ)
Nízky uhlíkový ekvivalentný dizajn API 5L Gr.B zaisťuje vynikajúci zvárací výkon, ktorý je kľúčovou požiadavkou pre-konštrukciu potrubných ocelí vo veľkom meradle. Trieda PSL2 vyžaduje uhlíkový ekvivalent (CEIIW) menší alebo rovný 0,43 a Pcm menší alebo rovný 0,25, čo zaisťuje dobrú húževnatosť a odolnosť proti praskaniu za studena v tepelne-ovplyvnenej zóne v podmienkach zvárania v teréne.
Kľúčové body zvárania:
• Nízka hodnota CE:
Účinne znižuje tendenciu oblasti ovplyvnenej teplom zváraním-vytvrdzovať a znižuje riziko vzniku trhlín za studena
• Nízky obsah-škodlivých{1}}prvkov:
S Menej alebo rovné 0,030 % (PSL1) / Menej ako alebo rovné 0,015 % (PSL2), zaisťujúce čistotu zvarov a základného kovu
• Vhodné pre rôzne metódy zvárania:
zváranie na tupo bezšvíkových oceľových rúr, zváranie pod tavivom špirálovo/priamy šev zváraných rúr atď., s dobrým výkonom pri zváraní v teréne
Pre triedu PSL1 je horná hranica obsahu uhlíka relatívne široká (menej alebo rovná 0,26 %) a počas zvárania sa odporúča predhrievanie na 100-150 stupňov; pre triedu PSL2 je požiadavka na obsah uhlíka prísnejšia (menej alebo rovná 0,16-0,18 %), čo vedie k lepšej zvárateľnosti a zvyčajne nie je potrebné špeciálne predhrievanie alebo vyžaduje len nižšiu teplotu predhrievania.
Dobrá húževnatosť- pri nízkych teplotách a odolnosť voči krehkému lomu
API 5L Gr.B PSL2 vyžaduje Charpy V-vrubové rázové testovanie, aby sa zabezpečila odolnosť materiálu voči krehkému lomu pri nízkych-teplotách prevádzkových podmienok. Jemnozrnná mikroštruktúra získaná procesmi normalizácie alebo TMCP zvyšuje odolnosť materiálu pri nízkych-teplotách, čo umožňuje spoľahlivé použitie ocele na potrubia Gr.B v chladných oblastiach a prostrediach s veľkými sezónnymi teplotnými výkyvmi.
Typický index rázovej húževnatosti (PSL2):
• Testovacia teplota: zvyčajne -20 stupňov alebo nižšia (podľa požiadaviek používateľa)
• Minimálna energia nárazu: väčšia alebo rovná 27 J (priemerná hodnota) / väčšia alebo rovná 20 J (jedna hodnota)
Dobrá odolnosť proti korózii a prispôsobivosť životnému prostrediu
API 5L Gr.B vykazuje dobrú odolnosť proti rovnomernej korózii v normálnych atmosférických, sladkej vode, pôde a ropných a plynových médiách. Pre kyslé prevádzkové prostredia (obsahujúce H₂S) by sa mali zvoliť materiály špeciálnej kvality špecifikované v prílohe J API 5L PSL2 (rúry odolné voči kyselinám) s dodatočnými kontrolami obsahu síry, tvrdosti a odolnosti HIC.
Pre morské prostredie sa v dodatku H a dodatku J k PSL2 uvádzajú zodpovedajúce doplňujúce požiadavky na materiál uplatniteľné na štrukturálne potrubia plošiny na mori a podmorské potrubia.
Dobré ohýbanie a spracovanie za studena
API 5L Gr.B má nižší obsah uhlíka a mierny pomer výťažnosti-k{3}}ťahu (zvyčajne menší alebo rovný 0,93 pre PSL2), čo mu dáva dobrú tvárnosť pri ohýbaní za studena. Je vhodný na výrobu rúr ohýbaných za studena a možno ho použiť na výrobu ohybov za tepla prostredníctvom procesov ohýbania za tepla. Vykazuje tiež dobré vlastnosti v strihu, strihaní a tvarovaní valcovaním v podmienkach zvitkov a dosiek.
Technické špecifikácie
Chemické zloženie (API Spec 5L / ISO 3183)
|
Prvok |
Bezšvíková trubica PSL1 |
Zvárané potrubie PSL1 |
PSL2 |
Poznámka |
|
C |
Menej ako alebo rovné 0,28 % |
Menšie alebo rovné 0,26 % |
Menšie alebo rovné 0,16 – 0,18 % |
Nízko{0}}uhlíkový dizajn zaisťuje zvárateľnosť a nízkoteplotnú{1}}pevnosť |
|
Mn |
Menšie alebo rovné 1,30 % |
Menšie alebo rovné 1,30 % |
Menšie alebo rovné 1,30 % |
Posilnenie pevného roztoku, zlepšenie pevnosti |
|
P |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,025 % |
Škodlivé prvky, prísne kontrolované |
|
S |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,015 % |
Škodlivé prvky, prísne kontrolované na zaistenie odolnosti pri nízkych{0}}teplotách |
|
Si |
Menšie alebo rovné 0,45 % |
Menšie alebo rovné 0,45 % |
Menšie alebo rovné 0,45 % |
Deoxidátor, zlepšenie pevnosti |
|
V |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,05 % |
Mikrolegovacie prvky, precipitačné spevnenie |
|
Pozn |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,05 % |
Mikrolegovacie prvky, riadené valcovanie pre jemné zrno |
|
Ti |
Menšie alebo rovné 0,04 % |
Menšie alebo rovné 0,04 % |
Menšie alebo rovné 0,04 % |
Mikrolegovacie prvky, precipitačné spevnenie |
|
CEIIW |
- |
- |
Menej ako alebo rovné 0,43 % |
Uhlíkový ekvivalent, kontrola zvariteľnosti |
|
PCm |
- |
- |
Menšie alebo rovné 0,25 % |
Index citlivosti na trhliny |
|
Fe |
Zostávajúce množstvo (≈ 97%) |
Zostávajúce množstvo (≈ 97%) |
Zostávajúce množstvo (≈ 97%) |
Maticový prvok |
Fyzikálne vlastnosti
|
Nehnuteľnosť |
Hodnota/Rozsah |
Podmienky testu |
|
Hustota |
≈ 7,85 g/cm³ |
Izbová teplota (20 stupňov) |
|
Bod topenia |
≈ 1420-1460 stupňov |
--- |
|
Modul pružnosti |
≈ 207 GPa |
Izbová teplota |
|
Tepelná vodivosť |
≈ 50 W/(m·K) |
Izbová teplota |
|
Koeficient tepelnej rozťažnosti (20-100 stupňov) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
Poissonov pomer |
≈ 0.28 |
Izbová teplota |
Mechanické vlastnosti (typická hodnota)
|
Výkon |
PSL1 |
PSL2 |
Implementačné štandardy |
|
Minimálna medza klzu |
245 MPa |
245 MPa |
API špecifikácia 5L / ISO 3183 |
|
Maximálna medza klzu |
- |
450 MPa |
API špecifikácia 5L / ISO 3183 |
|
Minimálna pevnosť v ťahu |
415 MPa |
415 MPa |
API špecifikácia 5L / ISO 3183 |
|
Maximálna pevnosť v ťahu |
- |
655 MPa |
API špecifikácia 5L / ISO 3183 |
|
Predĺženie |
Väčšie alebo rovné 30 % |
Väčšie alebo rovné 30 % |
API špecifikácia 5L |
Poznámka: „B“ v API 5L Gr.B znamená základnú triedu s minimálnou medzou klzu 35 000 psi (približne 245 MPa). Gr.B je veľmi podobný ASTM A53 Gr.B z hľadiska chemického zloženia a mechanických vlastností a často sa používajú zameniteľne v praktických inžinierskych aplikáciách.
Použiteľné médiá
1. Zemný plyn, ropa a rafinovaná ropa:
Hlavné hlavné vedenia a vedľajšie vedenia pre prenos na dlhé{0}}stredné a nízke{1}tlaky.
2. Voda a kaly:
Vodovodné potrubia, preprava kalu.
3. Chemické médiá:
Kvapalinové potrubia v chemických závodoch.
4. Mestský plyn:
Mestské distribučné siete stredného a nízkeho tlaku-.
5. Konštrukčné potrubia:
Stavebné konštrukcie, plášte vodičov platforiem na mori (-nekorózne prostredie).
6. Všeobecné korozívne prostredie:
Konvenčná pôda, atmosféra, sladká voda.
Poznámka: API 5L Gr.B nie je vhodné pre vysoko-teplotné, vysoko-tlakové, silne kyslé médiá (ako je vysoko-koncentrovaná kyselina chlorovodíková a kyselina fluorovodíková). V kyslom prostredí s olejom a plynom obsahujúcim H₂S by sa mali zvoliť materiály špeciálnej kvality špecifikované v prílohe J API 5L PSL2 (rúrky odolné voči kyselinám) s dodatočnou kontrolou obsahu síry, tvrdosti a odolnosti voči HIC.
Forma produktu a výrobný proces

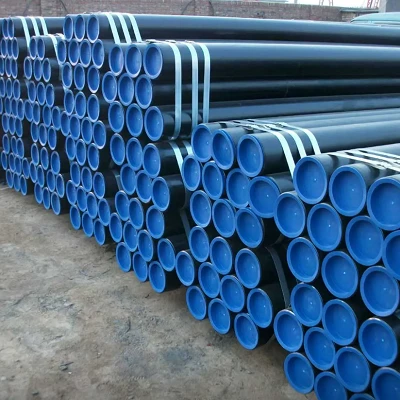

Bezšvíkové oceľové potrubie (bezšvíkové)
Proces: Piercing valcovaním za tepla + predlžovacie valcovanie
Rozsah priemeru: 21.3 - 1067 mm (1/2" - 42")
Rozsah hrúbky steny: 2 - 150 mm
Vlastnosti: Bezšvová, vysokotlaková-únosná kapacita, vhodná pre vysokotlakové-rozvody ropy a plynu
Typické aplikácie: vysokotlaková{0}}doprava kvapalín, zberné a prepravné potrubia z ústia ropných a plynových vrtov
Vysokofrekvenčné odporovo zvárané potrubie s rovným švom{0} (ERW)
Proces: Zvitok valcovaný za tepla- → Ohýbanie za studena → Vysoko-frekvenčné odporové zváranie
Rozsah vonkajšieho priemeru: Typicky menší alebo rovný 610 mm (24")
Rozsah hrúbky steny: Typicky menšia alebo rovná 20 mm
Vlastnosti: Vysoká rozmerová presnosť, vysoká efektívnosť výroby a významné nákladové výhody
Typické aplikácie: stredotlakové a nízkotlakové-pobočky ropy a zemného plynu, mestské plynovody a konštrukčné potrubia
Regulácia tepelného príkonu pri zváraní: Vysoko{0}}frekvenčné zváranie pri frekvencii vyššej alebo rovnej 100 kHz (požiadavka PSL2) na zabezpečenie stabilnej kvality zvaru

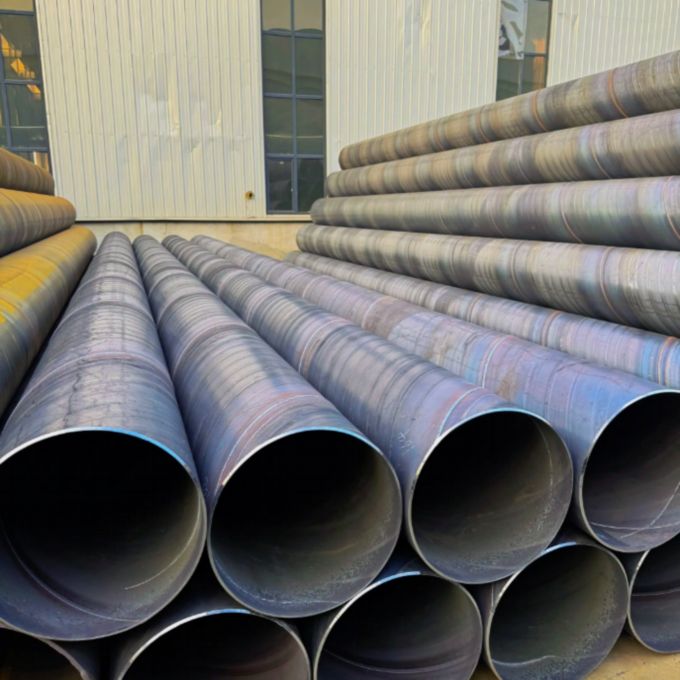

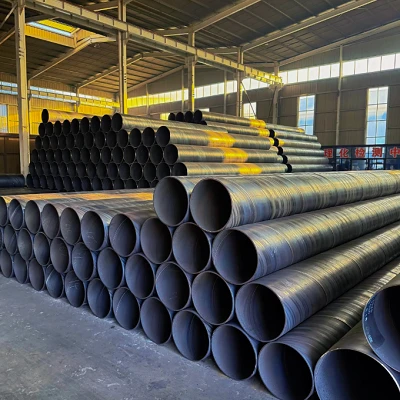

Špirálová zváraná rúra s ponoreným oblúkom (SSAW)
Proces: Zvitok valcovaný za tepla- → Špirálové tvarovanie → Obojstranné- zváranie pod tavivom
Rozsah vonkajšieho priemeru: Zvyčajne 219 - 2500 mm
Rozsah hrúbky steny: 6 - 25 mm
Vlastnosti: Veľký priemer ponúka významné výhody a umožňuje z oceľových pásov rovnakej šírky vyrábať rôzne priemery. Namáhanie špirálových zvarov je len 75-90% oproti rovným švom, čo im umožňuje odolávať vyšším tlakom. Teoreticky sa dajú kontinuálne vyrábať v neobmedzených dĺžkach.
Typické aplikácie: potrubia na prepravu vody a plynu veľkého-priemeru, plášte pre inžinierske práce na mori

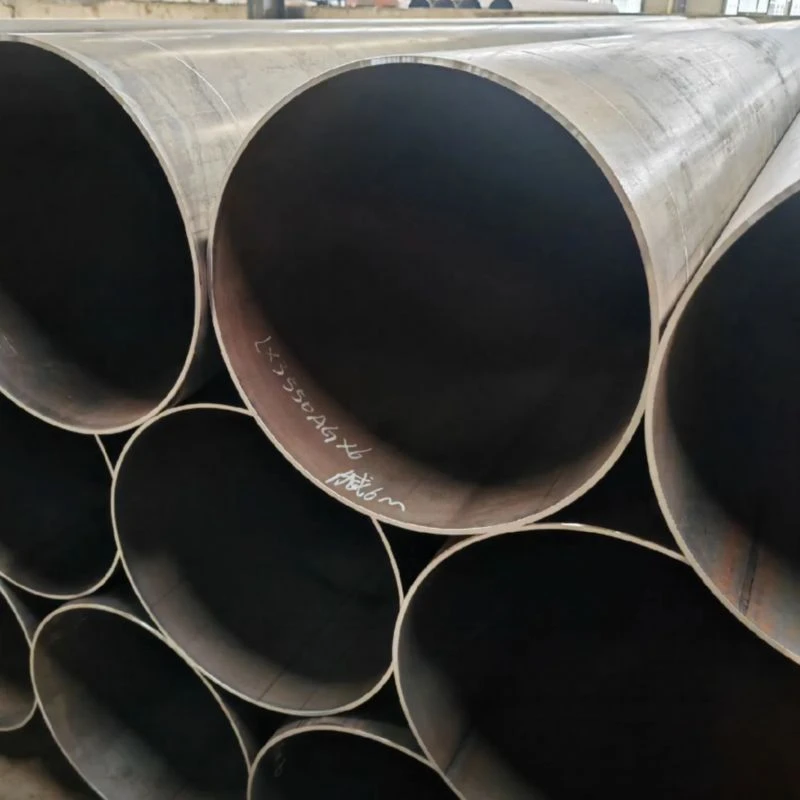

Potrubie zvárané pod tavivom s rovným švom (LSAW)
Proces: Oceľový plech → tvárnenie JCOE / tvárnenie UOE → obojstranné{0}}zváranie pod tavivom
Rozsah vonkajšieho priemeru: 406 - 1620 mm (16" - 64")
Rozsah hrúbky steny: 6 - 50 mm
Vlastnosti: Krátke zvary, nízka spotreba zváracieho materiálu, široký rozsah vonkajšieho priemeru a hrúbky steny
Typické aplikácie: vysokotlakové{0}}potrubia na dlhé{1}}diaľkové prepravy, podmorské potrubia, ťažobné a prepravné siete ropy a plynu
Platné normy a dodacia podmienka
Štandard: API Spec 5L,ISO 3183,GB/T 9711
Úroveň špecifikácie produktu: PSL1 (základná úroveň), PSL2 (rozšírená úroveň)
Stav dodávky: valcované za tepla-, riadené valcovanie (TMCP), normalizované, normalizované valcovanie, tepelné spracovanie (kalenie + temperovanie) atď.
Koncové spracovanie: ploché konce, skosené konce, závitové konce, špeciálne lícované konce
Certifikát: Pri dodržiavaní požiadaviek PSL2 je potrebné poskytnúť certifikát zhody (povinné SR15.1) a musí byť implementovaná úplná-sledovateľnosť procesu (povinné SR15.2).
Kľúčové body liečebného režimu a zvárania
Konečný výkon API 5L Gr.B závisí od valcovania za tepla, normalizovaného valcovania alebo valcovania riadeného TMCP a riadeného chladenia:
1. Valcovanie za tepla/Normalizované valcovanie (na získanie jednotnej mikroštruktúry a optimálnych mechanických vlastností):
Valcujte pri 1050-1150 stupňoch, vykonajte riadené valcovanie v rozsahu konečnej teploty 800-900 stupňov, po ktorom nasleduje vzduchové chladenie. Získa sa jednotná a jemná feritová + perlitová mikroštruktúra, ktorá zaisťuje dobrý súlad pevnosti a húževnatosti.
2. Po-tepelnom spracovaní zvaru (ak sa vyžaduje):
Ak sa po zváraní krúžku potrubia vyžaduje uvoľnenie napätia, je možné vykonať tepelné spracovanie po zvare pri teplote 550{4}}650 stupňov po dobu 1-2 hodín. Tepelné spracovanie po zváraní by malo venovať pozornosť riadeniu rýchlosti ohrevu a chladenia, aby sa zabránilo ovplyvneniu mikroštruktúry a vlastností základného materiálu.
Dôležité pripomenutie:
V konvenčných prostrediach na prenos oleja a plynu bez H₂S sa po zváraní zvyčajne nevyžaduje tepelné spracovanie na uvoľnenie napätia.
Pre potrubia v kyslom prostredí (obsahujúce H₂S) sa vyžaduje prísny súlad s prílohou J API 5L PSL2, aby sa predišlo nadmernej tvrdosti spôsobenej nesprávnym tepelným spracovaním po-zváraní.
Počas zvárania je potrebná prísna kontrola prívodu tepla a interpass teploty, aby sa zabránilo zhrubnutiu zrna v tepelne-ovplyvnenej zóne.
API 5L Gr.B (L245) je vhodný pre stredno a nízkotlakové-prepravy ropy a plynu, mestské potrubné siete a konštrukčné potrubné aplikácie. Odporúča sa používať v nasledujúcich oblastiach:
Aplikačné polia
-
Zber a preprava ropy a zemného plynu
● Vnútorné ropovody na zber a prepravu ropných polí
● Plynové pole na zber a prepravu surového plynu
● Diaľkové-potrubné odbočky, distribučné potrubia -
Mestská plynovodná sieť
● Stredno a vysokotlaková-sieť plynovodov na prepravu a distribúciu plynu
● Vstupné a výstupné potrubia mestských regulačných staníc tlaku plynu -
Inžinierstvo na prepravu vody a zavlažovanie
● Diaľkové-vodovodné potrubie
● Poľnohospodárske zavlažovanie hlavný kanál podporujúci potrubia -
Chemické inžinierstvo a priemyselné potrubia
● Potrubia na spracovanie v chemickom závode
● Potrubie cirkulujúcej vody v elektrárni
● Priemyselný systém chladiacej vody -
Konštrukčné potrubie
● Budovanie oceľových nosných rúr
● Bunda pre offshore platformu (-nekorozívne oblasti)
● Rúry pre mostové pilótové základy
● Konštrukčné potrubie veže prenosového vedenia
Dodávka a prispôsobenie
Ponúkame flexibilné a spoľahlivé riešenia dodávateľského reťazca, aby sme zaistili, že dostanete potrubné potrubie API 5L Gr.B, ktoré dokonale zodpovedá požiadavkám vášho projektu.
|
Formulár |
 Bezšvová oceľ
Pipe |
 Odolnosť rovného švu
Zvárané potrubie (ERW) |
 Špirálový ponorný oblúk
Zvárané potrubie (SSAW) |
 Rovný šev ponorený oblúk
Zvárané potrubie (LSAW) |
|---|---|---|---|---|
|
Konvenčný rozsah |
Vonkajší priemer: 21.3 - 1067 mm; |
Vonkajší priemer: 21.3 - 610 mm; Hrúbka steny: 2 - 20 mm |
Vonkajší priemer: 219 - 2500 mm; Hrúbka steny: 6 - 25 mm |
Vonkajší priemer: 406 - 1620 mm; Hrúbka steny: 6 - 50 mm |
|
Možnosť prispôsobenia |
Bezšvíkové rúry valcované za tepla-, rezanie s pevnou{1}}dĺžkou, skosenie, závity na koncoch rúr, špeciálne podmienky tepelného spracovania |
Vysokofrekvenčné{0}}rovné{1}}varové zvárané rúry, rezanie s pevnou{2}}dĺžkou, úkosové spracovanie, galvanizácia/pokovovanie plastov |
Špirálovo zvárané rúry s veľkým{0}}priemerom, rezanie s pevnou-dĺžkou, skosenie, antikorózny{2}náter (FBE/3PE) |
Tvárnenie JCOE/UOE, dĺžkové rezanie, úkosové opracovanie, špeciálna úprava koncov rúr |
Prečo si vybrať nás? - Spoľahlivá inžinierska technológia. Spoľahlivé doručenie.
Nie sme len dodávateľ, ale dôveryhodný partner pre materiály v Číne.
Vertikálne integrovaná výroba
Vlastné zariadenie s rozlohou 20 000 ㎡ s 10+ automatizovanými linkami (8,000+ ton/rok). Vlastné-nástrojové a lisovacie centrum umožňuje rýchle prispôsobenie a efektívnu kontrolu nákladov - bez prirážky.
Prísna kontrola kvality v každej fáze

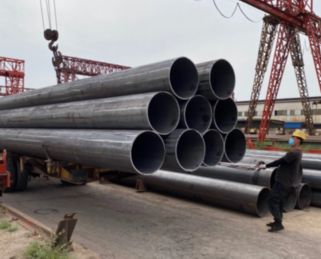

Úplná sledovateľnosť naprieč kľúčovými kontrolnými bodmi kontroly kvality počas celej výroby. 100 % v súlade s normami ASTM/ASME, EN a GB. Správy o skúške materiálu sú k dispozícii pri každej zásielke.

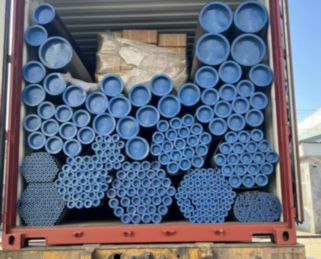

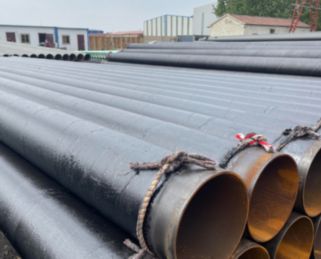

Spoľahlivé doručenie a exportné balenie
10+-ročný export do Európy, Severnej Ameriky, juhovýchodnej Ázie a Stredného východu s vodeodolnou a antikoróznou-ochranou v kombinácii s flexibilnými možnosťami dopravy zaisťuje bezpečný a včasný-doruč.

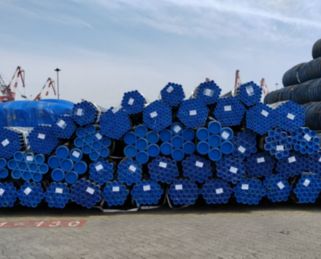

Validácia vzorky pred hromadnou výrobou
Poskytujeme bezplatné vzorky na overenie kvality, čo vám umožňuje zadávať hromadné objednávky až po schválení. Presným meraním rozmerov a transparentnou výrobou zabezpečujeme konzistenciu od vzorky až po sériovú výrobu.
