Vlastnosti produktov
Vysoká pevnosť spojená s vynikajúcou húževnatosťou (hlavná výhoda)
Hlavná výhoda API 5L X70 spočíva vo vynikajúcej rovnováhe medzi vysokou pevnosťou a vynikajúcou húževnatosťou. Vďaka svojmu ultra-nízkouhlíkovému mikro-legovanému dizajnu (obsah uhlíka zvyčajne menší alebo rovný 0,08-0,10 %) a TMCP riadenému procesu valcovania a chladenia si X70 zachováva minimálnu medzu klzu 485 MPa a minimálnu pevnosť v ťahu 565 MPa, pričom stále ponúka vynikajúcu húževnatosť pri nízkej teplote –{1 ako 6 stupňov rovná 50 J). Jeho medza klzu je približne 1,67-krát vyššia ako medza klzu X42 (290 MPa), vďaka čomu je vhodný pre vysokotlakové prenosové aplikácie s vyššími tlakmi a väčšími hrúbkami stien.
|
Výkonnostné ukazovatele |
Požiadavky na PSL1 |
Požiadavky na PSL2 |
|
Minimálna medza klzu (MPa) |
485 |
485 |
|
Maximálna medza klzu (MPa) |
- |
605 |
|
Minimálna pevnosť v ťahu (MPa) |
565 |
565 |
|
Maximálna pevnosť v ťahu (MPa) |
- |
760 |
|
Výnosový pomer |
- |
Zvyčajne menšie alebo rovné 0,93 |
|
Predĺženie |
Väčšie alebo rovné 19 – 21 % |
Väčšie alebo rovné 19 – 21 % |
Poznámka: PSL2 stanovuje limity maximálnej medze klzu a maximálnej pevnosti v ťahu (s hornými limitmi 605 MPa a 760 MPa), čím sa zabezpečuje, že materiál má dostatočnú schopnosť plastickej deformácie a vyššiu bezpečnostnú rezervu, aby sa predišlo riziku krehkého zlyhania spôsobeného príliš vysokým pomerom klzu-k{4}}ťahu.
Vynikajúci zvárací výkon (základná požiadavka na potrubnú oceľ)
Konštrukcia s ultra-nízkym uhlíkovým ekvivalentom API 5L X70 zaisťuje vynikajúci zvárací výkon, ktorý je základnou požiadavkou pre-konštrukciu oceľových potrubí vo veľkom meradle. Trieda PSL2 vyžaduje uhlíkový ekvivalent (CEIIW) menší alebo rovný 0,43 a Pcm menší alebo rovný 0,25, čo zaisťuje dobrú húževnatosť a odolnosť voči praskaniu za studena v tepelne-ovplyvnenej zóne v podmienkach zvárania v teréne.
Kľúčové body zvárania:
• Nízka hodnota CE:
Účinne znižuje tendenciu oblasti ovplyvnenej teplom zváraním-vytvrdzovať a znižuje riziko vzniku trhlín za studena
• Nízky obsah-škodlivých{1}}prvkov:
Obsah P a S je prísne kontrolovaný (S menší alebo rovný 0,010 %), aby sa zabezpečila čistota zvaru a základného kovu
• Vhodné pre rôzne metódy zvárania:
zváranie na tupo bezšvíkových oceľových rúr, zváranie pod tavivom špirálovo/priamy šev zváraných rúr atď., s dobrým výkonom pri zváraní v teréne
Pre triedu PSL1 je horná hranica obsahu uhlíka relatívne široká (menej alebo rovná 0,24 %) a počas zvárania sa odporúča predhrievanie na 100-150 stupňov; pre triedu PSL2 je požiadavka na obsah uhlíka prísnejšia (menej alebo rovná 0,08-0,10 %), čo vedie k lepšej zvárateľnosti a zvyčajne nie je potrebné špeciálne predhrievanie alebo vyžaduje len nižšiu teplotu predhrievania.
Vynikajúca húževnatosť- pri nízkych teplotách a odolnosť voči krehkému lomu
Typ API 5L X70 PSL2 vyžaduje Charpyho V-vrubové rázové testovanie, aby sa zabezpečila odolnosť materiálu voči krehkému lomu pri nízkych-teplotách prevádzkových podmienok. Jemnozrnná mikroštruktúra získaná prostredníctvom procesu TMCP (s veľkosťou zŕn zvyčajne väčšou alebo rovnou 10) výrazne zvyšuje húževnatosť materiálu pri nízkych-teplotách, čo umožňuje spoľahlivé použitie potrubnej ocele X70 v chladných oblastiach a prostrediach s veľkými sezónnymi teplotnými výkyvmi.
Typický index rázovej húževnatosti (PSL2):
• Testovacia teplota: zvyčajne -30 stupňov alebo nižšia (podľa požiadaviek používateľa)
• Minimálna energia nárazu: väčšia alebo rovná 50 J (priemerná hodnota) / väčšia alebo rovná 35 J (jedna hodnota)
Dobrá odolnosť proti korózii a prispôsobivosť životnému prostrediu
API 5L X70 vykazuje dobrú odolnosť voči rovnomernej korózii v normálnych atmosférických, sladkej vode, pôde a ropných a plynových médiách. Pre kyslé prevádzkové prostredia (obsahujúce H₂S) poskytuje príloha J API 5L PSL2 dodatočné požiadavky na rúry odolné voči kyselinám (X70MS / L485MS), vrátane nižšieho obsahu síry (menší alebo rovný 0,002 %), kontroly tvrdosti (menší alebo rovný 250 HV) a prísneho overenia odolnosti HIC/SSC.
Pre morské prostredie sa v dodatku H a dodatku J k PSL2 uvádzajú zodpovedajúce doplňujúce požiadavky na materiál uplatniteľné na štrukturálne potrubia plošiny na mori a podmorské potrubia.
Dobré ohýbanie a spracovanie za studena
API 5L X70 má nižší obsah uhlíka a mierny pomer -k{3}}ťažnosti v ťahu (zvyčajne menší alebo rovný 0,93 pre PSL2), čo mu dáva dobrú tvárnosť pri ohýbaní za studena. Je vhodný na výrobu za studena-ohýbaných rúr a možno ho použiť na výrobu za tepla-ohýbaných kolien prostredníctvom procesov ohýbania za tepla. Vykazuje tiež dobré vlastnosti v strihu, strihaní a tvarovaní valcovaním v podmienkach zvitkov a dosiek. Jeho vlastnosti vytvrdzovania pomáhajú zlepšiť pevnosť po ohýbaní za studena.
Technické špecifikácie
Chemické zloženie (API Spec 5L / ISO 3183)
|
Prvok |
Bezšvíková trubica PSL1 |
Zvárané potrubie PSL1 |
PSL2 |
Poznámka |
|
C |
Menšie alebo rovné 0,24 % |
Menšie alebo rovné 0,24 % |
Menšie alebo rovné 0,08 – 0,10 % |
Nízko{0}}uhlíkový dizajn zaisťuje zvárateľnosť a nízkoteplotnú{1}}pevnosť |
|
Mn |
Menšie alebo rovné 1,40 % |
Menšie alebo rovné 1,40 % |
Menšie alebo rovné 1,70 % |
Posilnenie pevného roztoku, zlepšenie pevnosti |
|
P |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,025 % |
Škodlivé prvky, prísne kontrolované |
|
S |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,030 % |
Menšie alebo rovné 0,010 % |
Škodlivé prvky, prísne kontrolované na zaistenie odolnosti pri nízkych{0}}teplotách |
|
Si |
Menšie alebo rovné 0,45 % |
Menšie alebo rovné 0,45 % |
Menšie alebo rovné 0,50 % |
Deoxidátor, zlepšenie pevnosti |
|
V |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,10 % |
Mikrolegovacie prvky, precipitačné spevnenie |
|
Pozn |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,05 % |
Menšie alebo rovné 0,06 – 0,08 % |
Mikrolegovacie prvky, riadené valcovanie pre jemné zrno |
|
Ti |
Menšie alebo rovné 0,04 % |
Menšie alebo rovné 0,04 % |
Menšie alebo rovné 0,02 – 0,04 % |
Mikrolegovacie prvky, precipitačné spevnenie |
|
Cr |
- |
- |
Menšie alebo rovné 0,50 % |
Zlepšite vytvrditeľnosť a odolnosť proti korózii |
|
Mo |
- |
- |
Menšie alebo rovné 0,20 % |
Zlepšite kaliteľnosť a stabilitu temperovania |
|
Ni |
- |
- |
Menšie alebo rovné 0,30 % |
Zlepšite odolnosť-pri nízkych teplotách |
|
Cu |
- |
- |
Menšie alebo rovné 0,20 % |
Zlepšite odolnosť proti atmosférickej korózii |
|
CEIIW |
- |
- |
Menej ako alebo rovné 0,43 % |
Uhlíkový ekvivalent, kontrola zvariteľnosti |
|
PCm |
- |
- |
Menšie alebo rovné 0,25 % |
Index citlivosti na trhliny |
|
Fe |
Zostávajúce množstvo (≈ 97 %) |
Zostávajúce množstvo (≈ 97 %) |
Zostávajúce množstvo (≈ 97 %) |
Maticový prvok |
Fyzikálne vlastnosti
|
Nehnuteľnosť |
Hodnota/Rozsah |
Podmienky testu |
|
Hustota |
≈ 7,85 g/cm³ |
Izbová teplota (20 stupňov) |
|
Bod topenia |
≈ 1420-1460 stupňov |
--- |
|
Modul pružnosti |
≈ 207 GPa |
Izbová teplota |
|
Tepelná vodivosť |
≈ 50 W/(m·K) |
Izbová teplota |
|
Koeficient tepelnej rozťažnosti (20-100 stupňov) |
≈ 11.5 × 10⁻⁶ /K |
--- |
|
Poissonov pomer |
≈ 0.28 |
Izbová teplota |
Mechanické vlastnosti (typická hodnota)
|
Výkon |
PSL1 |
PSL2 |
Implementačné štandardy |
|
Minimálna medza klzu |
485 MPa |
485 MPa |
API špecifikácia 5L / ISO 3183 |
|
Maximálna medza klzu |
- |
605 MPa |
API špecifikácia 5L / ISO 3183 |
|
Minimálna pevnosť v ťahu |
565 MPa |
565 MPa |
API špecifikácia 5L / ISO 3183 |
|
Maximálna pevnosť v ťahu |
- |
760 MPa |
API špecifikácia 5L / ISO 3183 |
|
Predĺženie |
Väčšie alebo rovné 20 % |
Väčšie alebo rovné 20 % |
API špecifikácia 5L |
Poznámka: „X70“ v API 5L X70 označuje minimálnu medzu klzu 70 000 psi (približne 485 MPa), pričom číslo predstavuje jednotku kiloundov na štvorcový palec (ksi). Skutočná medza klzu materiálu rúrky sa typicky pohybuje od 500 do 565 MPa a pevnosť v ťahu sa pohybuje od 580 do 650 MPa.
Použiteľné médiá
1. Zemný plyn, surová ropa a rafinovaná ropa: Vysoké-vysokotlakové-hlavné prenosové vedenia
2. Voda a kal: Diaľkové-vodné potrubia, preprava kalu
3. Chemické médiá: Vysokotlakové-potrubia kvapalín v chemických závodoch
4. Mestský plyn: Mestské vysokotlakové-distribučné siete plynu
5. Konštrukčné potrubia: Stavebné konštrukcie, plášte platforiem na mori (-nekorózne prostredie)
6. Všeobecné korozívne prostredie: Konvenčná pôda, atmosféra, sladká voda
Poznámka: API 5L X70 nie je vhodné pre vysoko-teplotné, vysoko-tlakové, silne kyslé médiá (ako je horúca koncentrovaná kyselina chlorovodíková a kyselina fluorovodíková). V kyslom prostredí s olejom a plynom obsahujúcim H₂S by sa mali zvoliť materiály špeciálnej kvality špecifikované v prílohe J API 5L PSL2 (kyselinovzdorné rúry X70MS / L485MS) s dodatočnou kontrolou obsahu síry (menší alebo rovný 0,002 %), tvrdosti (výkon menší alebo rovný 250 HV) a HIC.
Forma produktu a výrobný proces
Bezšvíkové oceľové potrubie (bezšvíkové)
Proces: Piercing valcovaním za tepla + predlžovacie valcovanie
Rozsah priemeru: 21.3 - 1067 mm (1/2" - 42")
Rozsah hrúbky steny: 2 - 150 mm
Vlastnosti: Bezšvová, vysokotlaková-únosná kapacita, vhodná pre vysokotlakové-rozvody ropy a plynu
Typické aplikácie: vysokotlaková{0}}doprava kvapalín, zberné a prepravné potrubia z ústia ropných a plynových vrtov
Vysokofrekvenčné odporovo zvárané potrubie s rovným švom{0} (ERW)
Proces: Zvitok valcovaný za tepla- → Ohýbanie za studena → Vysoko-frekvenčné odporové zváranie
Rozsah vonkajšieho priemeru: Typicky menší alebo rovný 610 mm (24")
Rozsah hrúbky steny: Typicky menšia alebo rovná 20 mm
Vlastnosti: Vysoká rozmerová presnosť, vysoká efektívnosť výroby a významné nákladové výhody
Typické aplikácie: stredotlakové a nízkotlakové-pobočky ropy a zemného plynu, mestské plynovody a konštrukčné potrubia
Regulácia tepelného príkonu pri zváraní: Vysoko{0}}frekvenčné zváranie pri frekvencii vyššej alebo rovnej 100 kHz (požiadavka PSL2) na zabezpečenie stabilnej kvality zvaru

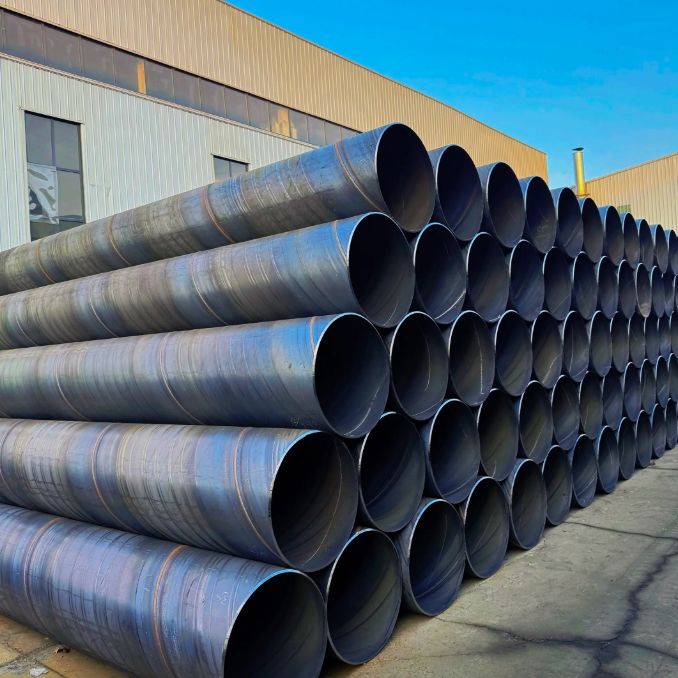

Špirálová zváraná rúra s ponoreným oblúkom (SSAW)
Proces: Zvitok valcovaný za tepla- → Špirálové tvarovanie → Obojstranné- zváranie pod tavivom
Rozsah vonkajšieho priemeru: Zvyčajne 219 - 2500 mm
Rozsah hrúbky steny: 6 - 25 mm
Vlastnosti: Veľký priemer ponúka významné výhody a umožňuje z oceľových pásov rovnakej šírky vyrábať rôzne priemery. Namáhanie špirálových zvarov je len 75-90% oproti rovným švom, čo im umožňuje odolávať vyšším tlakom. Teoreticky sa dajú kontinuálne vyrábať v neobmedzených dĺžkach.
Typické aplikácie: potrubia na prepravu vody a plynu veľkého-priemeru, plášte pre inžinierske práce na mori
Potrubie zvárané pod tavivom s rovným švom (LSAW)
Proces: Oceľový plech → tvárnenie JCOE / tvárnenie UOE → obojstranné{0}}zváranie pod tavivom
Rozsah vonkajšieho priemeru: 406 - 1620 mm (16" - 64")
Rozsah hrúbky steny: 6 - 50 mm
Vlastnosti: Krátke zvary, nízka spotreba zváracieho materiálu, široký rozsah vonkajšieho priemeru a hrúbky steny
Typické aplikácie: vysokotlakové{0}}potrubia na dlhé{1}}diaľkové prepravy, podmorské potrubia, ťažobné a prepravné siete ropy a plynu
Platné normy a dodacia podmienka
Štandard: API Spec 5L,ISO 3183,GB/T 9711
Úroveň špecifikácie produktu: PSL1 (základná úroveň), PSL2 (rozšírená úroveň)
Stav dodávky: valcované za tepla-, riadené valcovanie (TMCP), normalizované, normalizované valcovanie, tepelné spracovanie (kalenie + temperovanie) atď.
Koncové spracovanie: ploché konce, skosené konce, závitové konce, špeciálne lícované konce
Certifikát: Pri dodržiavaní požiadaviek PSL2 je potrebné poskytnúť certifikát zhody (povinné SR15.1) a musí byť implementovaná úplná-sledovateľnosť procesu (povinné SR15.2).
Kľúčové body liečebného režimu a zvárania
Konečný výkon API 5L X70 závisí od procesu valcovania riadeného TMCP a riadeného chladenia:
1. Riadené valcovanie a riadené chladenie (TMCP, používané na získanie jemnozrnnej mikroštruktúry a optimálnych mechanických vlastností):
Zahrejte na 1100-1200 stupňov na hrubé valcovanie, potom vykonajte riadené valcovanie s veľkým znížením rozsahu teplôt na konečnú úpravu 850-950 stupňov (valcovanie v zóne bez rekryštalizácie), po ktorom nasleduje riadené chladenie v rámci 600-800 stupňov . Výsledkom je rovnomerná a jemná ihlicovitá mikroštruktúra feritu + bainitu (veľkosť zŕn zvyčajne väčšia alebo rovná 10), ktorá zaisťuje vyváženú kombináciu pevnosti a húževnatosti. Pre kyslé potrubné vedenia je TMCP preferovanou cestou procesu, aby sa zabránilo zrážaniu škodlivých fáz.
2. Po-tepelnom spracovaní zvaru (ak sa vyžaduje):
Ak sa po zváraní krúžku potrubia vyžaduje uvoľnenie napätia, je možné vykonať tepelné spracovanie po zvare pri teplote 550{4}}650 stupňov po dobu 1-2 hodín. Tepelné spracovanie po zváraní by malo venovať pozornosť riadeniu rýchlosti ohrevu a chladenia, aby sa zabránilo ovplyvneniu mikroštruktúry a vlastností základného materiálu.
Dôležité pripomenutie:
V konvenčných prostrediach na prenos oleja a plynu bez H₂S sa po zváraní zvyčajne nevyžaduje tepelné spracovanie na uvoľnenie napätia.
Pre potrubia v kyslom prostredí (obsahujúce H₂S) sa vyžaduje prísny súlad s prílohou J API 5L PSL2, aby sa predišlo nadmernej tvrdosti (menej alebo rovnajúcej sa 250 HV) spôsobenej nesprávnym tepelným spracovaním po zváraní.
Počas zvárania je potrebná prísna kontrola tepelného príkonu (odporúča sa 0,5{2}}2,5 kJ/mm) a interpass teploty (zvyčajne menšia alebo rovná 100 stupňom), aby sa zabránilo zhrubnutiu zrna v tepelne ovplyvnenej zóne a nadmernej tvrdosti.
API 5L X70 (L485) je vhodný pre vysokotlakové -ropné a plynové-potrubia na dlhé vzdialenosti, námorné potrubia a vysokopevnostné konštrukčné potrubia. Odporúča sa používať v nasledujúcich oblastiach:
Aplikačné polia
-
Diaľkové-hlavné prepravné vedenia pre ropu a zemný plyn
● Vysokotlakové{0}}ďaleké-potrubia na prepravu ropy a zemného plynu (národné projekty, ako je napríklad-prenos plynu-na východ)
● Podmorské potrubia, námorné stúpačky
● Hlavné zberné a prepravné linky pre veľké plynové polia, hlavné siete plynovodov -
Mestská sieť vysokotlakových{0} plynovodov
● Mestská sieť vysokotlakových plynovodov-na prepravu a distribúciu plynu
● Vstupné a výstupné hlavné potrubia mestských vysokotlakových{0}regulačných staníc plynu -
Inžinierstvo na prepravu vody a zavlažovanie
● Diaľkové{0}}vysokotlakové{1}}vodné potrubie na prenos vody
● Sprievodné potrubia pre veľké{0}}projekty na ochranu vody -
Chemické inžinierstvo a priemyselné vysokotlakové-potrubia
● Vysokotlakové{0}}procesné potrubia v chemických priemyselných parkoch
● Vysokotlakové cirkulačné potrubie elektrárne- -
Konštrukčné potrubie (vysoká pevnosť)
● Bunda pre offshore platformu (vysokopevná časť{0})
● Rúry pre pilótové zakladanie veľkých mostov
● Oceľové konštrukčné nosné rúry pre-výškové budovy
● Štrukturálne potrubia pre základy veternej energie na mori
Dodávka a prispôsobenie
Ponúkame flexibilné a spoľahlivé riešenia dodávateľského reťazca, aby sme zaistili, že dostanete potrubné potrubie API 5L X70, ktoré dokonale zodpovedá požiadavkám vášho projektu.
|
Formulár |
 Bezšvová oceľ
Pipe |
 Odolnosť rovného švu
Zvárané potrubie (ERW) |
 Špirálový ponorný oblúk
Zvárané potrubie (SSAW) |
 Rovný šev ponorený
Oblúkovo zvárané potrubie (LSAW) |
|---|---|---|---|---|
|
Konvenčný rozsah |
Vonkajší priemer: 21.3 - 1067 mm; Hrúbka steny: 2 - 150 mm |
Vonkajší priemer: 21.3 - 610 mm; Hrúbka steny: 2 - 20 mm |
Vonkajší priemer: 219 - 2500 mm; Hrúbka steny: 6 - 25 mm |
Vonkajší priemer: 406 - 1620 mm; Hrúbka steny: 6 - 50 mm |
|
Možnosť prispôsobenia |
Bezšvíkové rúry valcované za tepla-, rezanie s pevnou{1}}dĺžkou, skosenie, závity na koncoch rúr, špeciálne podmienky tepelného spracovania |
Vysokofrekvenčné{0}}rovné{1}}varové zvárané rúry, rezanie s pevnou{2}}dĺžkou, úkosové spracovanie, galvanizácia/pokovovanie plastov |
Špirálovo zvárané rúry s veľkým{0}}priemerom, rezanie s pevnou-dĺžkou, skosenie, antikorózny{2}náter (FBE/3PE) |
Tvárnenie JCOE/UOE, dĺžkové rezanie, úkosové opracovanie, špeciálna úprava koncov rúr |
Prečo si vybrať nás? - Spoľahlivá inžinierska technológia. Spoľahlivé doručenie.
Nie sme len dodávateľ, ale dôveryhodný partner pre materiály v Číne.
Vertikálne integrovaná výroba
Vlastné zariadenie s rozlohou 20 000 ㎡ s 10+ automatizovanými linkami (8,000+ ton/rok). Vlastné-nástrojové a lisovacie centrum umožňuje rýchle prispôsobenie a efektívnu kontrolu nákladov - bez prirážky.
Prísna kontrola kvality v každej fáze
Úplná sledovateľnosť naprieč kľúčovými kontrolnými bodmi kontroly kvality počas celej výroby. 100 % v súlade s normami ASTM/ASME, EN a GB. Správy o skúške materiálu sú k dispozícii pri každej zásielke.

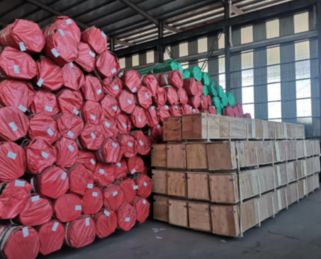

Spoľahlivé doručenie a exportné balenie
10+-ročný export do Európy, Severnej Ameriky, juhovýchodnej Ázie a Stredného východu s vodeodolnou a antikoróznou-ochranou v kombinácii s flexibilnými možnosťami dopravy zaisťuje bezpečný a včasný-doruč.

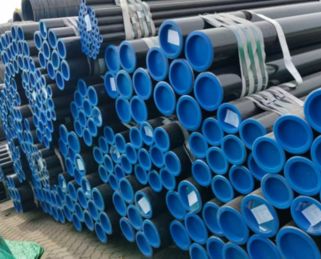

Validácia vzorky pred hromadnou výrobou
Poskytujeme bezplatné vzorky na overenie kvality, čo vám umožňuje zadávať hromadné objednávky až po schválení. Presným meraním rozmerov a transparentnou výrobou zabezpečujeme konzistenciu od vzorky až po sériovú výrobu.
